Schnelle Werkzeugwechsel-System & Dual Pump Flow Merging System

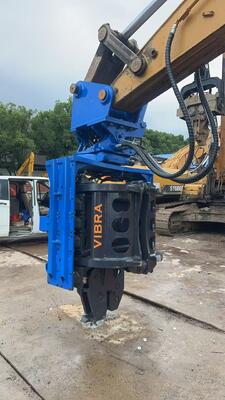

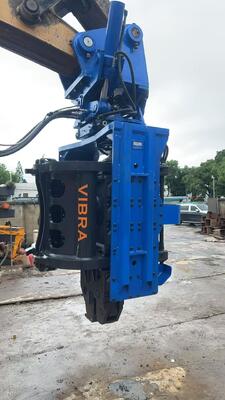

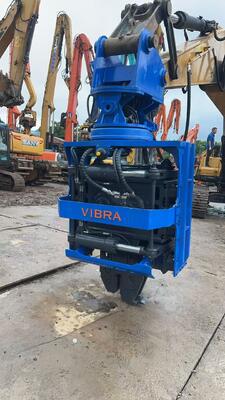

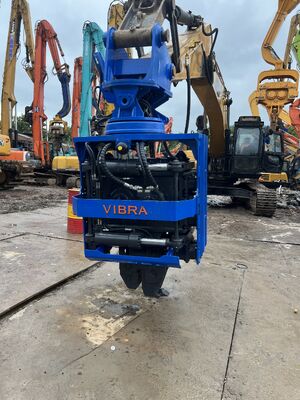

Die seitliche Pfahlramme SV-400 stellt die ultimative Lösung für den Umbau von 32- bis 40-Tonnen-Baggern in professionelle Rammgeräte dar. Als spezielle Form des hydraulischen Vibrationshammers ist die Seitengriff-Ramme eine der effektivsten Lösungen für Rammarbeiten bei geringen Durchfahrtshöhen und auf engstem Raum. Der SV-400 liefert eine beeindruckende Zentrifugalkraft von 656 kN mit einem beachtlichen exzentrischen Moment von 6,6 kg·m und ermöglicht vollständige Rammzyklen – Spannen, Positionieren, Fahren und Herausziehen – ohne dass Kräne oder Hilfsgeräte erforderlich sind.

Der SV-400 wurde speziell für Fabrikerweiterungen, Brückenunterführungen, Tunnelerweiterungen und städtische Infrastrukturprojekte entwickelt und verfügt über eine bidirektionale Seitenneigung (±30°) und eine kontinuierliche Drehung um 360°. Das Design mit seitlichem Griff ermöglicht den Betrieb bei extrem geringem vertikalen Abstand, da die Klemme den Stapel von der Seite greift, im Gegensatz zu Designs, die nur auf der unteren Klemme basieren. Mit einer seitlichen Klemmkraft von 465 kN und einer unteren Klemmkraft von 520 kN bewältigt der SV-400 die anspruchsvollsten Pfahlanwendungen mit außergewöhnlicher Stabilität und Präzision.

Der SV-400 liefert eine außergewöhnliche Hochfrequenz-Vibrationsleistung mit einem Frequenzbereich von 2.300–5.000 U/min und sorgt für schnelle, kraftvolle Schläge, die die Fahrzeit erheblich verkürzen. Diese hochfrequente Vibrationsleistung wird durch präzisionsgefertigte Exzenterwellen, hochwertige Hydraulikmotoren und hochwertige Lagerkomponenten erreicht. Der breite Frequenzbereich ermöglicht es dem Bediener, die Vibrationsleistung an bestimmte Bodenbedingungen anzupassen – niedrigere Frequenzen für weiche Böden und höhere Frequenzen für dichten Kies, verdichtete Schüttungen und steifen Ton.

Die hochfrequente Vibrationsleistung führt direkt zu einer überlegenen Penetrationsfähigkeit unter schwierigen geologischen Bedingungen, die häufig in Südostasien, Indien und Russland anzutreffen sind. Ob beim Eintreiben von Stahlspundwänden, H-Trägern oder Rundrohrpfählen – die hochfrequente Vibration des SV-400 sorgt für eine effiziente Pfahldurchdringung bei minimaler Pfahlbeschädigung. Bauunternehmer, die im Hafenbau, bei Hochwasserschutzsystemen und bei Brückenfundamenten arbeiten, werden die Produktivitätssteigerungen dieser leistungsstarken Vibrationsleistung zu schätzen wissen.

Der SV-400 verfügt über ein intelligentes Doppelpumpen-Strömungszusammenführungssystem, das ein zweistufiges hydraulisches Leistungsmanagement ermöglicht. Im Normalmodus sorgt ein einzelner Pumpenkreislauf für ausreichend Förderstrom für leichte Stapelung oder Entnahme, wodurch Kraftstoff gespart und die Wärmeentwicklung reduziert wird. Wenn der Pfahl auf schwierige Bodenverhältnisse stößt – dichter Kies, verdichtete Schüttung oder steifer Ton –, führt das System automatisch den Förderstrom einer zweiten Pumpe zusammen und erhöht so sofort die hydraulische Leistung des Vibrationsmotors.

Das Doppelpumpen-Strömungszusammenführungssystem stellt sicher, dass der SV-400 die volle Hydraulikleistung (bis zu 360 l/min) erhält, selbst wenn der Hilfsförderstrom des Host-Baggers unter dem erforderlichen Niveau liegt. Viele 32- bis 40-Tonnen-Bagger verfügen über Einschränkungen im Hilfsstrom, die andernfalls die Leistung beeinträchtigen würden. Das Dual-Pumpen-Flow-Merging-System kombiniert zwei separate Pumpenkreisläufe zu einem High-Flow-Strom und bietet einen entscheidenden Vorteil für Flottenbesitzer, die die vorhandene Ausrüstung maximieren möchten, ohne auf größere Maschinen umzurüsten.

Der Zusammenführungsvorgang erfolgt sanft und stoßfrei, wodurch sowohl der Hammer als auch der Bagger geschont werden. Für Bediener, die in gemischten Bodenschichten arbeiten – häufig in Flussdeltas, Schwemmlandebenen und eiszeitlichen Geschiebemergelregionen – verbessert diese Funktion die Produktivität erheblich. Das Dual-Pumpen-Flow-Merge-System sorgt für eine gleichmäßige und zuverlässige Leistungsabgabe unter allen Betriebsbedingungen.

Der SV-400 verfügt über ein schnelles Werkzeugwechselsystem, das es dem Bediener ermöglicht, die Spannbacken in weniger als 10 Minuten auszutauschen – kein Kran, keine Spezialwerkzeuge erforderlich. Ein SV-400 kann U-Spundbohlen, Z-Spundbohlen, H-Träger (bis zu 400 mm Flansch) und Rundrohre (bis zu 900 mm Durchmesser) am selben Tag verarbeiten. Diese Flexibilität reduziert die Ausrüstungskosten und hält Projekte am Laufen.

Die austauschbare Standard-Klemmsitzschnittstelle ermöglicht eine schnelle Anpassung an verschiedene Pfahltypen. Das schnelle Werkzeugwechselsystem minimiert Ausfallzeiten und maximiert die Auslastung. Von der Kabine aus kann der Bediener nahtlos zwischen Spannen, Fahren und Abziehen wechseln – es ist keine Hilfsausrüstung erforderlich. Dieser Ansatz mit einer Maschine und einem Bediener ist für Auftragnehmer in Südostasien, Indien und Russland von entscheidender Bedeutung, wo Arbeitskosten und Ausrüstungslogistik wichtige Faktoren sind.

Der SV-400 verfügt über ein wartungsarmes Design, das die Gesamtbetriebskosten minimiert – ein entscheidender Vorteil für Auftragnehmer in preissensiblen Märkten. Zu den wichtigsten technischen Entscheidungen gehören:

Verstärktes Kastengehäuse: Widersteht Torsionsbelastungen bei harten Rammarbeiten und gewährleistet strukturelle Integrität und Langlebigkeit.

Klemmbacken aus gehärtetem Stahl: Längere Lebensdauer auch in abrasiven Böden, wodurch die Häufigkeit des Austauschs verringert wird.

Zentralisierte Schmierstellen: Alle Schmierstellen sind für eine schnelle, effiziente Wartung gruppiert und reduzieren so die Wartungszeit.

Integrierte Steuerventilbaugruppe: Eliminiert Dutzende von Schlauchverbindungen und potenziellen Leckstellen, vereinfacht die Diagnose und reduziert hydraulische Ausfälle.

Premium-Lagerkomponenten: Hochwertige Lager sorgen für konstante Leistung und längere Wartungsintervalle.

Das Design mit geringen Wartungskosten reduziert die jährlichen Ersatzteilkosten und Ausfallzeiten. Für Flottenbetreiber in Indien, Russland und Südostasien bedeutet dies direkt eine höhere Rentabilität und eine zuverlässigere Projektplanung.

Der SV-400 ist ein Produkt führender Anbieter von Seitengriff-Pfahlrammen in China und wird nach internationalen Qualitätsstandards hergestellt. Das Seitengriffdesign ist ein Durchbruch in der Rammtechnik auf engstem Raum und wurde speziell für Arbeitsumgebungen mit geringem Freiraum entwickelt.

• Nach ISO 9001:2015 zertifizierte Fertigung: Gewährleistung gleichbleibender Qualität und Zuverlässigkeit.

• Umfassender After-Sales-Support: Ersatzteilverfügbarkeit und technische Unterstützung.

• Maßgeschneiderte Lösungen: Marine- und Offshore-Anwendungen mit entsprechender Korrosionsschutzbehandlung.

• Factory-Direct Pricing: Reduzierte Investitions- und Logistikkosten.

Anbieter von Seitengriff-Pfahlrammen in China bieten Geräte an, die direkt an 32- bis 40-Tonnen-Bagger angebracht werden können und dabei das Hydrauliksystem des Baggers nutzen, ohne dass externe Netzteile erforderlich sind. Dies vereinfacht die Bereitstellung und reduziert den Kapitalaufwand.

Südostasien: Das wartungsarme Design und das robuste Kühlsystem des SV-400 sorgen für zuverlässige Leistung in heißen, feuchten tropischen Klimazonen. Die hochfrequente Vibrationsleistung passt sich den unterschiedlichen Bodenbedingungen an, von weichen Schwemmlandböden bis hin zu steifem Ton. Zu den Anwendungen gehören Hafenbau, Hochwasserschutz und städtische Infrastrukturprojekte.

Indien: Angesichts der rasanten Infrastrukturentwicklung Indiens, die Autobahnen, Brücken und Hochhäuser umfasst, liefert der SV-400 die Leistung und Zuverlässigkeit, die für anspruchsvolle Projekte erforderlich sind. Das schnelle Werkzeugwechselsystem ermöglicht eine schnelle Anpassung an verschiedene Pfahltypen – entscheidend für Auftragnehmer, die mehrere Projekttypen verwalten. Das Dual-Pumpen-Flusszusammenführungssystem gewährleistet optimale Leistung auch mit Standard-Baggerhydrauliksystemen.

Russland: Der SV-400 besteht aus hochwertigen Komponenten und einem robusten Design und hält den extremen Klimabedingungen Russlands stand – von sibirierischer Kälte bis hin zu Sommerhitze. Die langlebige Konstruktion und das wartungsarme Design sorgen für zuverlässige Leistung auch an abgelegenen Einsatzorten. Die hochfrequente Vibrationsleistung sorgt für eine außergewöhnliche Durchdringung von gefrorenem Boden und Permafrostbedingungen.

1. F1: Was ist ein Rammgerät mit seitlichem Griff und welche Vorteile bietet es bei Projekten mit geringer Bodenfreiheit?

   A: Eine Pfahlramme mit seitlichem Griff ist eine spezielle Form eines hydraulischen Vibrationshammers, der eine seitliche Klemmung anstelle einer nur unteren Klemmung verwendet. Das Design mit seitlichem Griff ermöglicht den Betrieb bei extrem geringem vertikalen Abstand, da die Klemme den Pfahl von der Seite greift. Mit der bidirektionalen Seitenneigung und 360°-Drehung kann der SV-400 Pfähle präzise positionieren, ohne den Bagger zu bewegen.

2. F2: Wie profitiert mein Betrieb von dem Doppelpumpen-Strömungszusammenführungssystem?

   A: Das Dual-Pumpen-Flow-Merging-System kombiniert zwei separate Pumpenkreise zu einem High-Flow-Strom und stellt so sicher, dass der SV-400 die volle hydraulische Leistung erhält (bis zu 360 l/min). Dies ist ein entscheidender Vorteil für Flottenbesitzer, die die vorhandene Ausrüstung maximieren möchten, ohne auf größere Maschinen umzusteigen. Im Normalbetrieb spart eine einzelne Pumpe Kraftstoff; Im Boost-Modus vereinen sich beide Pumpen für maximale Leistung.

3. F3: Welche Stapeltypen kann der SV-400 mit dem Schnellwechselsystem verarbeiten?

   A: Dank des schnellen Werkzeugwechselsystems kann ein SV-400 U-Spundbohlen, Z-Spundbohlen, H-Träger (bis zu 400 mm Flansch) und runde Rohre (bis zu 900 mm Durchmesser) verarbeiten. Spannbacken können in weniger als 10 Minuten ohne Kran oder Spezialwerkzeug ausgetauscht werden.

4. F4: Wie senkt das wartungsarme Design die Gesamtbetriebskosten?

   A: Das wartungsarme Design umfasst ein verstärktes Kastengehäuse, Klemmbacken aus gehärtetem Stahl, zentrale Schmierpunkte, eine integrierte Steuerventilbaugruppe und hochwertige Lagerkomponenten. Diese Funktionen reduzieren die jährlichen Ersatzteilkosten und Ausfallzeiten. Das integrierte Design minimiert Leckstellen und vereinfacht die Diagnose.

5. F5: Ist der SV-400 für städtische Bauprojekte mit strengen Vorschriften geeignet?

   A: Ja. Die Kombination aus ausgewuchteten Exzenterwellen, vibrationsgedämpften Montagehalterungen und der Sanftanlauffunktion des integrierten Steuerventils hält die Außengeräusche unter einem akzeptablen Niveau. Die hochfrequente Vibrationsabgabe sorgt für eine gleichmäßige, gleichmäßige Leistungsabgabe, die seitliche Bodenvibrationen minimiert und so das Pfählen neben bestehenden Strukturen sicherer macht.

6. F6: Welche Baggergröße ist für den SV-400 erforderlich?

   A: Der SV-400 ist mit Standardbaggern von 32–40 Tonnen kompatibel. Es wird direkt am Baggerarm befestigt und nutzt das Hydrauliksystem des Baggers – es ist kein externes Netzteil erforderlich. Das System arbeitet mit 32 MPa und benötigt einen hydraulischen Durchfluss von 280–360 l/min.

7. F7: Wie verhält sich der SV-400 bei extremen Wetterbedingungen?

   A: Die robuste Konstruktion und die hochwertigen Komponenten sorgen für zuverlässige Leistung in den unterschiedlichsten Klimazonen – von tropischer Hitze in Südostasien bis hin zu kalten russischen Wintern. Das wartungsarme Design gewährleistet minimale Ausfallzeiten auch an abgelegenen Einsatzorten.

8. F8: Welchen After-Sales-Support bieten Side Grip Pile Driver-Lieferanten in China an?

   A: Führende Anbieter von Seitengriff-Pfahlrammen in China bieten umfassende After-Sales-Unterstützung, einschließlich Ersatzteilverfügbarkeit, technischer Unterstützung und maßgeschneiderter Lösungen für Schiffs- und Offshore-Anwendungen mit entsprechender Korrosionsschutzbehandlung. Die direkte Preisgestaltung ab Werk reduziert den Kapitalaufwand und die Logistikkosten.
