Hochwertiger SV-400 von Exporteuren Seitengrippe-Pile-Treiber mit kompakter Struktur für enge Räume

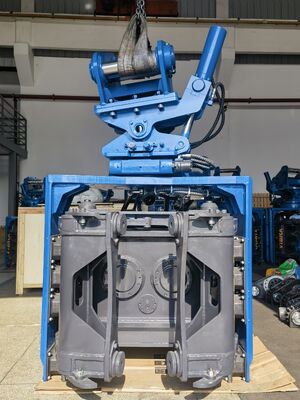

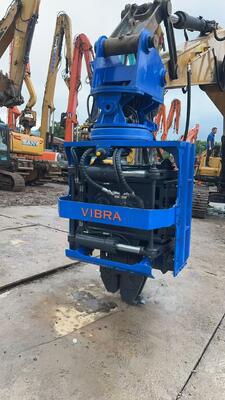

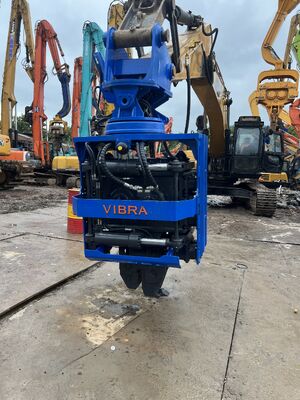

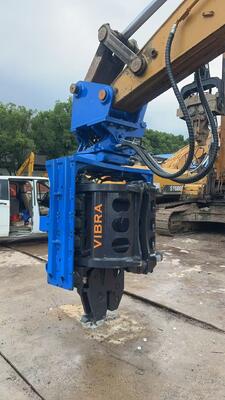

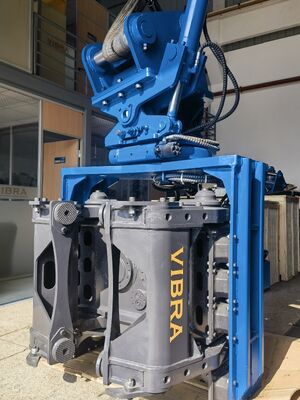

SV-400 Pfahlramme mit Seitengriff: Die ultimative Lösung für Pfahlarbeiten auf engstem Raum

Als vertrauenswürdiger Name unter ExporteurenPfahlramme mit Seitengriff, Shanghai Yekun Construction Machinery Co., Ltd. präsentiert den SV-400 – einen leistungsstarken hydraulischen Vibrationshammer, der speziell für anspruchsvolle Umgebungen mit geringem Abstand und engem Raum entwickelt wurde. Ob Sie in Fabrikgebäuden, unter Brücken oder auf städtischen Baustellen mit Höhenbeschränkungen arbeiten, der SV-400 bietet unübertroffene Vielseitigkeit und Leistung.

Der SV-400 wurde entwickelt, um die räumlichen Beschränkungen herkömmlicher Rammgeräte zu überwinden. Dank seiner einzigartigen Konfiguration können Standardbagger mit 32 bis 40 Tonnen mit minimalen Modifikationen in hochleistungsfähige Rammmaschinen umgewandelt werden.

• Volle 360-Grad-Kontinuierliche Drehung: Der SV-400 verfügt über eine kontinuierliche 360-Grad-Drehung, auf die sich chinesische Bauprofis für eine präzise Pfahlpositionierung verlassen. Diese Funktion ermöglicht es dem Bediener, die Ramme ohne Einschränkung in jeden beliebigen Winkel zu drehen, sodass der Bagger nicht wiederholt neu positioniert werden muss. Ganz gleich, ob Sie in engen Ecken arbeiten oder Pfähle mit komplexen Fundamentkonstruktionen ausrichten, diese volle Rotation sorgt für optimale Produktivität und Genauigkeit bei jeder Arbeit.

• Bidirektional neigbarer Antriebskopf: Ausgestattet mit einem bidirektionalen Neigungsantriebskopf, den die chinesischen Hersteller perfektioniert haben, bietet der SV-400 eine Neigung von ±30 Grad in beide Richtungen. Diese Funktion ist von unschätzbarem Wert, wenn Sie schräge Pfähle eintreiben oder auf unebenem Gelände arbeiten. Die Neigungsfunktion in Kombination mit der vollständigen Drehung bietet vollständige Flexibilität bei der Handhabung aller Rammwinkel, die im modernen Grundbau erforderlich sind, einschließlich geneigter Pfähle für Brückenwiderlager und Stützmauern.

Der SV-400 wurde speziell für Umgebungen entwickelt, in denen Höhe und Platz knapp sind. Sein kompaktes Design und das Doppelklemmsystem machen es zur idealen Wahl für Projekte im Innenbereich und in begrenzten Bereichen.

• Betriebsfähigkeit mit geringem Headroom: Aufgrund der von Lieferanten aus China empfohlenen Betriebsfähigkeit mit geringer Bauhöhe verfügt der SV-400 über ein einzigartiges Seitengriff- und Bodengriff-Klemmsystem, das hohe vertikale Masten überflüssig macht. Diese Konstruktion ermöglicht den effektiven Einsatz der Maschine in Räumen mit extrem begrenzter vertikaler Durchfahrtshöhe, beispielsweise in bestehenden Gebäuden, unter Brückendecks und in Tunneln. Bauunternehmer können nun Pfahlarbeiten an Stellen durchführen, die bisher für herkömmliche Pfahlrammen unzugänglich waren.

• Kompakte Struktur für begrenzte Räume: Der SV-400 verkörpert die Ingenieursphilosophie „Made in China“ mit kompakter Struktur für begrenzte Räume. Mit Abmessungen von nur 1400 mm x 1315 mm x 3056 mm und einem Gesamtgewicht von 3870 kg bietet diese Maschine eine außergewöhnliche Leistungsdichte. Seine kompakte Stellfläche ermöglicht das Manövrieren in engen Korridoren und auf überfüllten Baustellen, wo größere Geräte einfach nicht hineinpassen. Das flache Design gewährleistet einen sicheren und effizienten Betrieb in beengten städtischen Umgebungen.

Der SV-400 verfügt über ein multifunktionales Befestigungssystem mit austauschbaren Standard-Klemmsitzschnittstellen. Diese Konstruktion ermöglicht einen schnellen Wechsel zwischen verschiedenen Pfahltypen, einschließlich Stahlspundbohlen, H-Trägern und Rundrohrpfählen. Die seitliche Klemme liefert eine Klemmkraft von 465 kN, während die untere Klemme eine Klemmkraft von 520 kN bereitstellt, was sicheren Halt unter allen Betriebsbedingungen gewährleistet. Eine Maschine kann den gesamten Prozess des Spannens, Positionierens, Fahrens und Abziehens ohne Zusatzausrüstung durchführen.

Der SV-400 liefert eine Zentrifugalkraft von 656 kN bei einem Betriebsfrequenzbereich von 2300–3100 U/min. Diese hochfrequente Vibration verflüssigt den umgebenden Boden schnell, reduziert die Reibung und ermöglicht ein schnelles Eindringen und Herausziehen. Das System arbeitet mit 32 MPa und einem Durchflussbedarf von 280–360 l/min, wodurch es mit einer breiten Palette von 32–40-Tonnen-Baggern kompatibel ist.

F1: Was unterscheidet den SV-400 von herkömmlichen Rammgeräten?

A: Im Gegensatz zu herkömmlichen vertikalen Pfahlrammen ist die SV-400 eine Pfahlramme mit Seitengriff, die sowohl seitliche als auch untere Klammern verwendet. Dieses einzigartige Design ermöglicht in Kombination mit der kontinuierlichen 360-Grad-Rotation, die China Engineering bietet, den Betrieb in Umgebungen mit geringer Bauhöhe – typischerweise unter 4 Metern. Herkömmliche Rammgeräte erfordern hohe Masten und können nicht in Innenräumen oder unter Brücken eingesetzt werden. Der SV-400 beseitigt diese Einschränkung.

F2: Wie profitieren meine Projekte von der bidirektionalen Neigungsfunktion?

A: Der bidirektionale Neigungsantriebskopf, den Hersteller in China entwickelt haben, bietet eine Neigungsmöglichkeit von ±30 Grad. Dies ist wichtig für Projekte, die geneigte Pfähle erfordern, wie z. B. Brückenwiderlager, Stützmauern und Hangstabilisierung. Die Neigungsfunktion trägt außerdem dazu bei, unebene Bodenverhältnisse auszugleichen und sicherzustellen, dass jeder Pfahl im genauen Winkel gerammt wird, der im Konstruktionsentwurf festgelegt ist.

F3: Kann der SV-400 in extrem engen Räumen arbeiten?

A: Absolut. Mit seinemkompakte Struktur auf engstem RaumNach der Designphilosophie „Made in China“ wurde der SV-400 speziell für beengte Räume entwickelt. Sein Gesamtgewicht von 3870 kg und seine kompakten Abmessungen ermöglichen den Einsatz in engen Korridoren, in Fabrikhallen und auf dicht besiedelten städtischen Baustellen. Durch die seitliche Griffkonfiguration ist kein vertikaler Abstand erforderlich, was ihn zur bevorzugten Wahl für Renovierungs- und Erweiterungsprojekte macht.

F4: Welche Arten von Stapeln kann der SV-400 verarbeiten?

A: Der SV-400 verfügt über ein multifunktionales Spannsystem mit austauschbaren Standardschnittstellen. Es kann Stahlspundwände, H-förmige Stahlträger, Rundrohrpfähle und andere gängige Pfahltypen verarbeiten. Das schnelle Werkzeugwechselsystem ermöglicht dem Bediener einen schnellen Wechsel zwischen Pfahltypen ohne Spezialwerkzeuge und minimiert so Ausfallzeiten.

F5: Ist der SV-400 einfach auf vorhandenen Baggern zu installieren?

A: Ja. Der SV-400 ist für die schnelle Installation an Standardbaggern mit 32 bis 40 Tonnen und minimalen Modifikationen konzipiert. Das vorhandene Hydrauliksystem des Baggers treibt die Ramme direkt an, sodass keine externen Antriebsaggregate erforderlich sind. Bediener mit grundlegender Baggererfahrung können schnell die Bedienung der Maschine erlernen.
