Zwei-Richtungs-Neigungs-Kopf-Pfeil-Treiber 360° kontinuierliche Drehung + geringer Kopfraum für die Umrüstung des Baggers

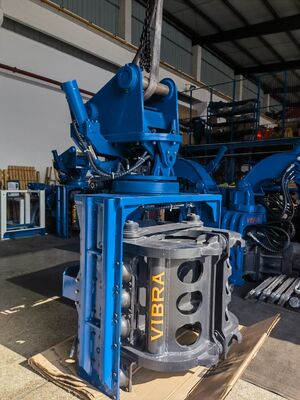

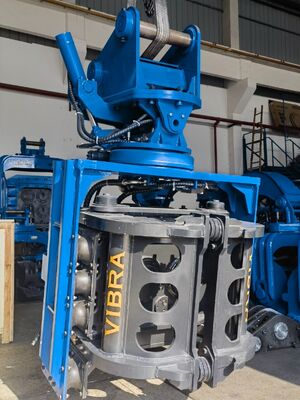

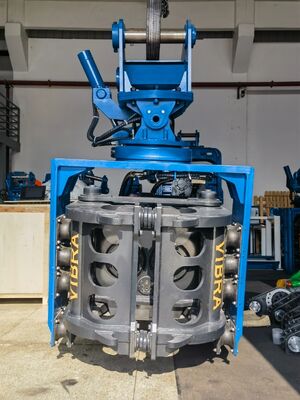

SV400 Pfahlramme mit Seitengriff – Entwickelt für geringe Bauhöhe und beengte Platzverhältnisse

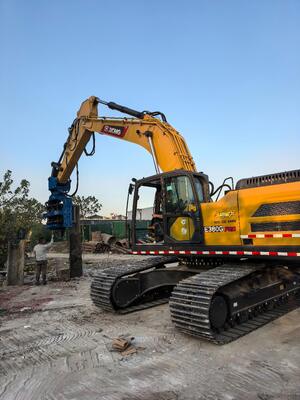

Die SV400 Side Grip Pile Ramme ist ein spezieller hydraulischer Vibrationshammer, der dafür konzipiert ist, Standardbagger mit 32–40 Tonnen in leistungsstarke, vielseitige Rammmaschinen zu verwandeln. Es eignet sich hervorragend für anspruchsvolle Umgebungen wie Fabriken mit geringer Durchfahrtshöhe, Brückenunterführungen und städtische Baustellen, auf denen herkömmliche Rammgeräte nicht eingesetzt werden können. Dieses Modell vereint drei entscheidende Funktionen: bidirektional neigbarer Antriebskopf, vollständige 360-Grad-Kontinuierliche Drehung und die Fähigkeit zum Betrieb bei geringer Bauhöhe, was es zur ultimativen Anpassungslösung auf engstem Raum für Südostasien, Indien und Russland macht.

Hauptmerkmale und Vorteile

1.Bidirektional neigbarer Antriebskopf

Der SV400 ist mit einem bidirektionalen Neigeantriebskopf ausgestattet, der eine Neigung von ±30° in beide Richtungen ermöglicht. Diese Funktion ermöglicht eine präzise Ausrichtung bei geneigten Pfählen oder unebenem Boden, ohne dass die Trägermaschine neu positioniert werden muss. Bediener können den Neigungswinkel schnell hydraulisch verstellen, was Zeit spart und die Sicherheit an Hängen oder Böschungen erhöht.

2.Volle 360-Grad-Kontinuierliche Drehung

Im Gegensatz zu Anbaugeräten mit begrenzter Schwenkbarkeit bietet der SV400 eine vollständige kontinuierliche Drehung um 360 Grad (unbegrenztes Schwenken). Dadurch werden tote Winkel eliminiert und der Bediener kann die Pfähle genau dort positionieren, wo sie benötigt werden – selbst in engen Ecken. In Kombination mit der eigenen Auslegerschwenkung des Baggers kann die Ramme um Hindernisse herum arbeiten, ohne die Basismaschine zu bewegen.

3.Betriebsfähigkeit mit geringem Headroom

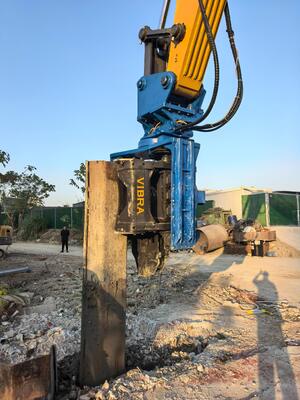

Mit einer kompakten Höhe von nur 3056 mm und einem einzigartigen seitlichen Klemmsystem bietet der SV400 eine außergewöhnlich geringe Arbeitshöhe. Es kann Pfähle unter Brücken, in Gebäuden oder unter Stromleitungen rammen und herausziehen, wo vertikale Vibrationshämmer nicht passen. Der seitliche Greifmechanismus hält den Stapel von der Seite und reduziert so den erforderlichen vertikalen Abstand erheblich.

4.Lösung zur Anpassung an beengte Räume

Der SV400 ist als Komplettlösung für die Anpassung an beengte Räume konzipiert und verfügt über seitliche und untere Klemmen für die Handhabung von Stahlspundbohlen, H-Trägern und runden Rohren. Die austauschbare Klemmenschnittstelle ermöglicht einen schnellen Werkzeugwechsel, und der gesamte Ramm-/Entnahmevorgang (Klemmen, Positionieren, Eintreiben, Herausziehen) wird von einer Maschine durchgeführt – kein Kran oder zusätzliche Ausrüstung erforderlich. Dies ist ein entscheidender Faktor für Renovierungsprojekte und Tiefbauarbeiten.

5.Robuste technische Leistung(SV400)

• Exzentrisches Moment: 6,6 kgm

• Zentrifugalkraft: 656 kN

• Frequenzbereich: 2300 – 5000 U/min (einstellbar)

• Seitenklemmkraft: 465 kN

• Klemmkraft unten: 520 kN

• Betriebsdruck: 32 MPa

• Betriebsdurchfluss: 280 – 360 l/min

• Drehung / Neigung: 360° / ±30°

• Abmessungen (L×B×H): 1400 × 1315 × 3056 mm

• Gewicht (mit Stecker und Klemmen): 3870 kg

• Geeigneter Bagger: 32–40 Tonnen

Marktspezifische Vorteile

• Südostasien: Bewältigt weiche Böden und gemischte Bodenverhältnisse, die häufig bei Infrastrukturprojekten (Häfen, Deiche, Wohnbau) vorkommen. Geräuscharm und emissionsfrei (elektrische Option verfügbar) entsprechen den örtlichen Umweltvorschriften.

• Indien: Ideal für Fundamente von U-Bahn-Brücken, Überführungsreparaturen und ländliche Gebäude mit begrenzter Durchfahrtshöhe. Das Design mit geringen Wartungskosten senkt die Gesamtbetriebskosten – entscheidend für preissensible Märkte.

• Russland: Funktioniert zuverlässig in kalten Klimazonen; Der bidirektionale Neigekopf funktioniert auf gefrorenem Boden und an Hängen. Robuste Hydraulikkomponenten vertragen hochviskose Flüssigkeiten.
