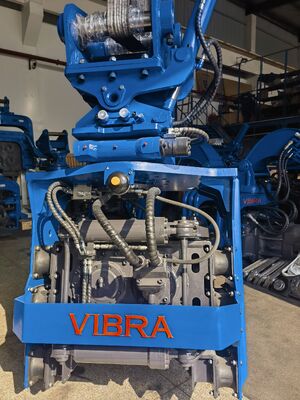

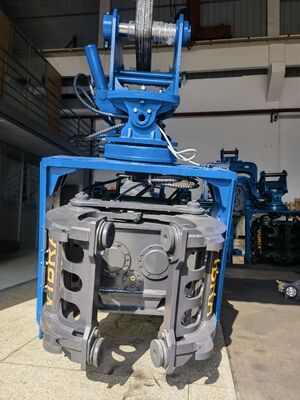

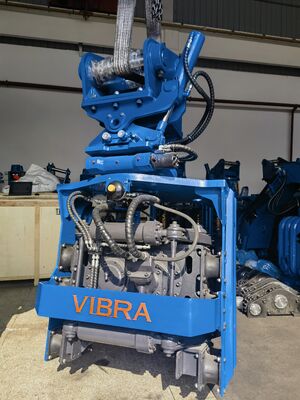

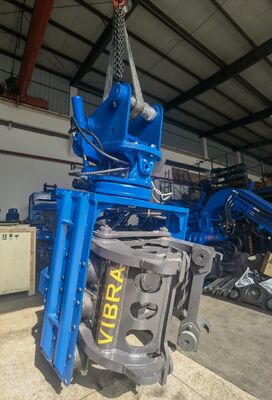

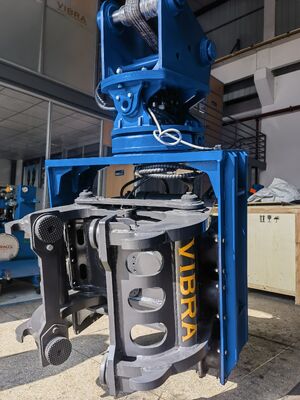

Kompakter Pfahlfahrer für begrenzte Räume Dual Pump Flow Merging & 360° Rotation für 20-25 Tonnen große Bagger

Der SV-200 ist ein kompakter, leistungsstarker Rammgerät mit Seitengriff, hergestellt in China, entwickelt für 20–25-Tonnen-Bagger, um effizient bei Bauarbeiten mit geringer Durchfahrtshöhe und engem Raum zu arbeiten – Fabriknachrüstungen, Brückenuntermauerungen, Wohnfundamente und städtische Entwässerungsprojekte. Dank seiner geringen Bauhöhe (Seitenklammer 335 kN + Unterklammer 385 kN) rammt und zieht er Pfähle in vertikalen Abständen von nur 3,5 Metern ein. Als Rammgerät mit 360-Grad-Drehung ermöglicht es ein kontinuierliches Schwenken ohne Verdrehen des Schlauchs sowie eine bidirektionale Neigung von ±30°, sodass der Bagger auf überfüllten Baustellen nicht neu positioniert werden muss. Die kompakte Bauweise mit begrenzten Platzverhältnissen hält die Abmessungen knapp (1220×1260×2150 mm) und das Gewicht niedrig (2280 kg) und ermöglicht den Zugang durch Standardtüren und zwischen Säulen mit einem Abstand von 3 Metern. Das Doppelpumpen-Strömungszusammenführungssystem stellt sicher, dass der Hammer den erforderlichen Durchfluss von 170-230 l/min für seine Zentrifugalkraft von 459 kN erhält, selbst bei Baggern mit mäßiger Einzelpumpenleistung. Diese Kombination macht den SV-200 ideal für Bauunternehmer in Südostasien, Indien und Russland, die Stützmauern, Brückenwiderlager, kleine Fabrikerweiterungen und Photovoltaik-Solarparks bauen.

1.Rammgerät mit seitlichem Griff, hergestellt in China
Der SV-200 ist ein zuverlässiger, in China hergestellter Rammgerät mit Seitengriff, das für seine Qualität und einfache Installation bekannt ist. Die Montage an 20–25-Tonnen-Baggern erfolgt mit minimalen Modifikationen – normalerweise 2 Stunden für den ersten Einbau, dann 25 Minuten für den Wechsel. Das Design mit seitlichem Griff ermöglicht das Arbeiten neben vorhandenen Strukturen ohne einen speziellen Mäkler oder Kran.

2.Betriebsfähigkeit mit geringem Headroom
Herkömmliche Rammgeräte können nicht unter niedrigen Brücken oder in Kellern eingesetzt werden. Für den Betrieb mit geringer Bauhöhe des SV-200 wird eine untere Klemme verwendet, die den Pfahl unter dem Hauptkörper des Hammers festhält. Sie können Pfähle in Abständen von nur 3,5 Metern rammen und herausziehen – ideal für Pfähle in Innenräumen, unter Überführungen oder unter Stromleitungen.

3.Pfahlramme mit 360-Grad-Drehung
Im Gegensatz zu Hämmern, die auf 180° oder 270° beschränkt sind, ist der SV-200 ein echter 360-Grad-Rotationsramme mit hydraulischer Drehverbindung, der unbegrenztes Schwenken ohne Schlauchverdrehung ermöglicht. In Kombination mit der Seitenneigung von ±30° können Sie Pfähle in jedem Winkel positionieren, schräge Stützmauern eintreiben oder verdrehte Spundbohlen herausziehen – und das alles, ohne den Bagger zu bewegen.

4.Kompakte Struktur auf engstem Raum
Mit Abmessungen von 1220 mm (L) × 1260 mm (B) × 2150 mm (H) und einem Gewicht von 2280 kg ermöglicht die kompakte Bauweise auf engstem Raum, dass der SV-200 durch Standardtüren, zwischen Säulen und in Versandcontainer passt. Diese Kompaktheit reduziert die Transportkosten – mehrere Einheiten pro Container zu entlegenen Standorten.

5.Dual-Pumpen-Strömungszusammenführungssystem
Der SV-200 benötigt 170-230 l/min, um seine volle Zentrifugalkraft von 459 kN zu entfalten. Das Dual-Pumpen-Flow-Merging-System kombiniert zwei separate Hilfskreisläufe vom Bagger zu einem High-Flow-Strom und sorgt so für eine konstante Leistung auch bei Maschinen mit geringerem Einzelpumpen-Flow (z. B. 100+100 L/min). Dieses integrierte Ventil sorgt für eine zweistufige Vibrationskontrolle: erste Stufe für weiche Böden, zweite Stufe (Mischströmung) für harte Schichten.

Südostasien (dichte Städte, niedrige Brücken, enge Gassen)

• Einsatzmöglichkeit bei geringer Bauhöhe – Spundbohlen unter Hochstraßen und in Tiefgaragen eintreiben.

• 360-Grad-Drehung – Neupositionierung von Pfählen, ohne den Bagger in engen Straßen in Bangkok, Jakarta, Manila zu bewegen.

• Kompakte Struktur – passt durch enge Gassen und Standard-Industrietore.

Indien (Metro-Projekte, gemischte Baggerflotten, Kostensensibilität)

• Doppelpumpen-Strömungszusammenführungssystem – kompatibel mit älteren 20–25-Tonnen-Baggern (JCB, Sany), die über einen moderaten Hilfsstrom verfügen.

• Rammgerät mit seitlichem Griff, hergestellt in China – bewährte Qualität zu wettbewerbsfähigen Kosten.

• 360°-Drehung – beschleunigt die Spundwandverriegelung für Brückenwiderlager.

Russland (extreme Kälte, abgelegene Standorte, Industrieanlagen mit geringer Bodenfreiheit)

• Zuverlässig bis -30°C. Die geringe Bauhöhe ermöglicht das Stapeln innerhalb von Fabrikgebäuden, ohne dass das Dach entfernt werden muss.

• Kompakte Struktur – reduziert die Transportkosten nach Sibirien; mehr Einheiten pro Container.

• Durch die Kombination von zwei Pumpen bleibt die Hydraulikleistung auch bei kaltem, dickem Öl erhalten – die zweite Stufe erhöht die Kraft bei Bedarf.

• Stahlspundbohlen vom Typ U und Z

• H-Träger (bis 300 mm Flansch)

• Rundrohrpfähle (bis 600 mm Durchmesser)

• Austauschbare Klemmbacken – Wechsel in weniger als 10 Minuten

F1: Wie groß ist der minimale Headroom für den SV-200?
A: Dank der Möglichkeit, mit der unteren Klemme bei geringer Bauhöhe zu arbeiten, können Sie in Abständen von nur 3,5 Metern arbeiten.

F2: Kann sich der SV-200 kontinuierlich drehen, ohne dass der Schlauch beschädigt wird?
A: Ja. Als Rammgerät mit 360-Grad-Drehung verfügt es über eine hydraulische Drehverbindung, die eine unbegrenzte Drehung ermöglicht – kein Verdrehen, keine Ermüdung des Schlauchs.

F3: Mein Bagger hat nur einen Gesamtdurchfluss von 180 l/min. Kann es den SV-200 betreiben?
A: Ja – das Doppelpumpen-Flow-Merging-System kombiniert zwei Kreisläufe (z. B. 90+90 l/min), um 180 l/min zu erreichen. Für die volle Kraft von 459 kN empfehlen wir 170–230 l/min, der Hammer arbeitet jedoch auch bei reduzierter Leistung.

F4: Was bedeutet „kompakte Struktur auf engstem Raum“ vor Ort?
A: Der SV-200 ist nur 1,26 m breit und 2,15 m hoch. Es passiert Standard-Industrietore und arbeitet zwischen Säulen mit einem Abstand von 3 bis 3,5 Metern.

F5: Wie funktioniert die zweistufige Vibration?
A: Die erste Stufe verwendet einen einzelnen Pumpenfluss für normale Böden. Die zweite Stufe aktiviert das Doppelpumpen-Strömungszusammenführungssystem, um die Erregungskraft für harte Schichten zu erhöhen – alles gesteuert von der Kabine aus.

F6: Ersatzteilverfügbarkeit?
A: Wir lagern Verschleißteile (Klemmbacken, Dichtungen, Schläuche, Lager) in Singapur (Südostasien), Mumbai (Indien) und Moskau (Russland). Lieferung 3–5 Werktage.

Der SV-200 ist der ideale Rammgerät mit seitlichem Griff, hergestellt in China, für Bauunternehmer, die einen Betrieb mit geringer Bauhöhe, eine flexible Rammmaschine mit 360-Grad-Drehung, eine kompakte Struktur, Zugang zu engen Räumen und ein zuverlässiges Dual-Pumpen-Zusammenführungssystem benötigen. Es liefert 459 kN Vibrationskraft zum Eintreiben von Spundwänden, H-Trägern und Rohrpfählen in engen, anspruchsvollen Umgebungen in Südostasien, Indien und Russland. Kontaktieren Sie uns für eine Kompatibilitätsprüfung mit Ihrem 20-25-Tonnen-Bagger.
