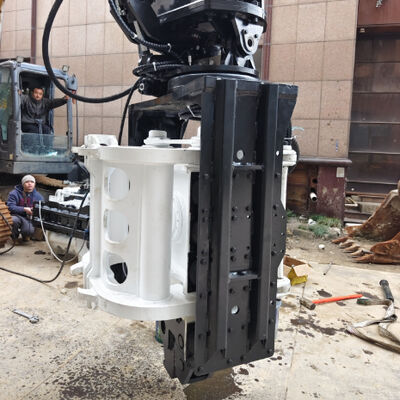

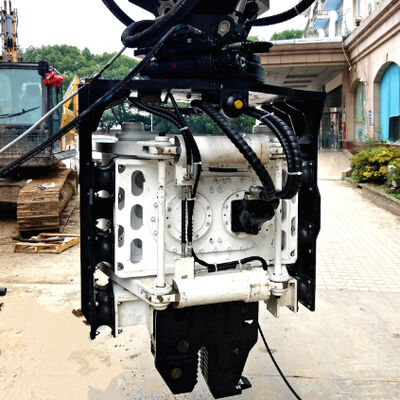

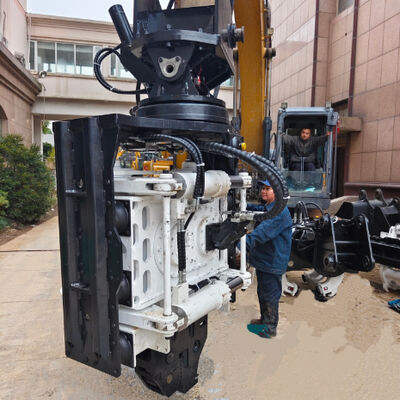

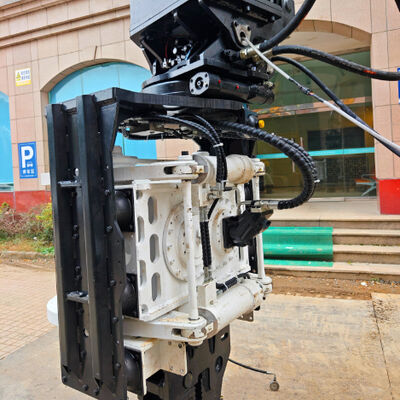

SV300 Pfahlramme mit Seitengriff – Doppelpumpen-Strömungszusammenführungssystem und integrierte Steuerventilbaugruppe für 25-32-Tonnen-Bagger

Die SV300 Side Grip Pile Ramme ist ein hydraulisches Vibrationsgerät, das für 25-32-Tonnen-Bagger entwickelt wurde. Es gehört zu unserer SV-Serie und ist für das Eintreiben und Herausziehen von Stahlspundwänden, H-Trägern und Rohrpfählen bei geringer Bauhöhe und engen Räumen wie Fabriksanierungen, Brückenunterführungen, Tunnelerweiterungen und städtischen Infrastrukturprojekten konzipiert. Der SV300 verfügt über fünf fortschrittliche hydraulische und strukturelle Merkmale: ein Doppelpumpen-Strömungszusammenführungssystem, eine integrierte Steuerventilbaugruppe, eine Zusammenführungsventileinheit mit hohem Durchfluss, eine vollständige Lösung zur Anpassung an beengte Räume und eine Hochfrequenzvibrationsleistung (558 kN, 2300–3000 U/min). Diese Funktionen sorgen zusammen für außergewöhnliche Leistung, präzise Steuerung und die Möglichkeit, dort zu arbeiten, wo herkömmliche Rammgeräte nicht passen.

Der SV300 ist mit einem Doppelpumpen-Strömungszusammenführungssystem ausgestattet, das ein zweistufiges hydraulisches Leistungsmanagement ermöglicht. Im Normalmodus sorgt ein einzelner Pumpenkreislauf für ausreichend Förderstrom für leichte Stapelung oder Entnahme, wodurch Kraftstoff gespart und die Wärmeentwicklung reduziert wird. Wenn der Haufen auf dichten Kies, verdichtete Schüttung oder steifen Ton trifft, bündelt das System automatisch den Förderstrom einer zweiten Pumpe und erhöht so sofort die hydraulische Leistung des Vibrationsmotors. Dadurch wird die Zentrifugalkraft auf die vollen 558 kN erhöht, sodass der SV300 schwierige geologische Bedingungen bewältigen kann, ohne die Trägermaschine aufzurüsten. Der Zusammenführungsvorgang erfolgt sanft und stoßfrei, wodurch sowohl der Hammer als auch der Bagger geschont werden. Für Bediener, die in gemischten Bodenschichten arbeiten (häufig in Flussdeltas und Schwemmlandebenen), verbessert diese Funktion die Produktivität erheblich.

Der SV300 verfügt über eine integrierte Steuerventilbaugruppe, die von führenden internationalen Hydraulikmarken importiert wird. Dieser kompakte Ventilblock zentralisiert alle hydraulischen Funktionen: Vibrations-Start/Stopp, exzentrische Drehrichtung, Durchflussregelung, Neigungssteuerung und Rotationssteuerung. Die unabhängige Steuerung jeder Aktion vereinfacht die Wartung und Fehlerbehebung, reduziert die Unordnung externer Schläuche und verbessert die Reaktionszeit. Im Gegensatz zu herkömmlichen Systemen mit mehreren separaten Ventilen, die über lange Schläuche verbunden sind, minimiert das integrierte Design Leckstellen und reduziert Druckverluste. Die Ventilbaugruppe ist für einen Betriebsdruck von 32 MPa ausgelegt und verfügt über eine integrierte Druckentlastung und einen Kavitationsschutz. Für Flottenbesitzer bedeutet dies weniger Hydraulikausfälle und eine schnellere Diagnose.

Als Ergänzung zum Doppelpumpen-Zusammenführungssystem verfügt der SV300 über eine spezielle Zusammenführungsventileinheit mit hohem Durchfluss, die den kombinierten Durchfluss beider Pumpen verwaltet. Dieses Gerät ist für die Bewältigung von bis zu 280 l/min (maximaler Betriebsdurchfluss des SV300) bei 32 MPa ohne nennenswerten Druckabfall ausgelegt. Die Ventileinheit mit hohem Durchfluss verfügt über präzisionsgefertigte Spulen und gehärtete Sitze für eine lange Lebensdauer. Wenn der Bediener den „Boost-Modus“ auswählt, öffnet die Ventileinheit interne Durchgänge, um die beiden Pumpenströme nahtlos zusammenzuführen. Das Gerät bietet außerdem eine proportionale Durchflussregelung, sodass der Bediener die Vibrationsfrequenz von 2300 bis 3000 U/min variieren kann. Das Ergebnis ist eine gleichmäßige, einstellbare Leistungsabgabe, die genau an die Bodenbedingungen angepasst ist – von weichem Ton bis zu verwittertem Gestein.

Der SV300 ist als Komplettlösung für die Anpassung an beengte Räume konzipiert. Sein Design berücksichtigt alle Einschränkungen, die auf Baustellen mit geringer Bauhöhe und engem Zugang auftreten:

• Die seitliche Klemmung macht einen hohen vertikalen Mäkler überflüssig und reduziert den erforderlichen Freiraum über Kopf auf nur 3,5 Meter.

• Dank der kompakten Abmessungen (1343 × 1230 × 2923 mm) passt der Hammer durch Standardtüren und zwischen eng beieinander liegenden Wänden.

• Die kontinuierliche Drehung um 360° und die bidirektionale Neigung von ±30° ermöglichen eine präzise Pfahlpositionierung, ohne den Bagger zu bewegen.

• Auswechselbare Klemmsitze ermöglichen den schnellen Wechsel zwischen Stahlspundbohlen, H-Trägern und Rohrpfählen ohne Werkzeug.

• Das Doppelklemmsystem (Seitenklemme + Unterklemme) hält den Stapel auch bei Arbeiten in extremen Neigungswinkeln sicher.
  Für Bauunternehmer, die an Fabrikerweiterungen, Brückenunterführungen, Innenbauten oder städtischen Versorgungsgräben arbeiten, verwandelt der SV300 einen Standardbagger mit 25–32 Tonnen in eine äußerst wendige Rammmaschine, die Bereiche erreichen kann, die kein anderer Rammgerät erreichen kann.

Der SV300 liefert eine hochfrequente Vibrationsleistung von 2300–3000 U/min (einstellbar über Durchflussregelung) mit einer Zentrifugalkraft von 558 kN (exzentrisches Moment 5,6 kgm). Hochfrequente Vibrationen verflüssigen den Boden um den Pfahl herum schnell und reduzieren den Reibungswiderstand um bis zu 75 %. Zu den wichtigsten Vorteilen gehören:

• Schnelles Eindringen – eine 12 Meter lange Stahlspundwand kann in 60–90 Sekunden in mitteldichten Sand oder Ton gerammt werden.

• Reibungsloser Abzug – selbst über Monate liegende Pfähle lassen sich mit minimalem Kraftaufwand abziehen.

• Reduzierte seitliche Vibrationen – horizontale Kräfte werden aufgehoben, wodurch der Baggerausleger und benachbarte Strukturen geschont werden.

• Geringerer Lärm – hohe Frequenz verschiebt das akustische Spektrum weg von störenden niederfrequenten Schlägen.
  Mit der einstellbaren Frequenz kann der Bediener die optimale Einstellung für jede Bodenschicht wählen: niedrigere Frequenz (2300–2500 U/min) für weiche Böden, um Kraftstoff zu sparen, höhere Frequenz (2700–3000 U/min) für dichten oder gefrorenen Boden, um die Eindringtiefe zu maximieren.

• Südostasien – Städtische Infrastrukturprojekte weisen häufig gemischte Bodenbedingungen auf (weicher Ton bis dichter Sand). Das Dual-Pumpen-Flow-Merging-System und die High-Flow-Merging-Ventileinheit sorgen für bedarfsgerechte Leistung, ohne den Träger zu überdimensionieren. Die Lösung zur Anpassung an begrenzte Räume ermöglicht das Stapeln unter bestehenden Überführungen und zwischen Gebäuden.

• Indien – Kostenbewusste Auftragnehmer profitieren von der integrierten Steuerventilbaugruppe, die Schlauchlecks und Wartungsausfallzeiten reduziert. Die hochfrequente Vibrationsleistung funktioniert effizient in den unterschiedlichen Böden des Deccan-Plateaus und der Ganges-Ebene. Die kompakte Bauweise ist ideal für schmale Landstraßen und Brückenunterführungen.

• Russland – Kaltes Klima und abgelegene Standorte erfordern zuverlässige Hydraulik. Die integrierte Ventilbaugruppe und das Doppelpumpen-Zusammenführungssystem arbeiten konstant bei niedrigen Temperaturen und den richtigen Flüssigkeiten. Die Lösung zur Anpassung an beengte Räume ist von unschätzbarem Wert für Pipeline-Ankerblöcke und Permafrostfundamente, bei denen der Zugang eingeschränkt ist.

A: Das Doppelpumpen-Strömungszusammenführungssystem kombiniert die Leistung von zwei Hydraulikpumpen (normalerweise aus dem Haupt- und Hilfskreis des Baggers). Im Standardmodus sorgt eine Pumpe für den Durchfluss für einen energieeffizienten Betrieb. Wenn Sie auf harten Boden stoßen, schaltet das System die zweite Pumpe zusammen, verdoppelt so den Förderstrom zum Hammer und erhöht die Zentrifugalkraft auf die vollen 558 kN.

A: Die integrierte Steuerventilbaugruppe ersetzt mehrere separate Ventile und lange Schläuche durch einen einzigen, kompakten Block. Dies reduziert potenzielle Leckstellen, vereinfacht die Fehlerbehebung und verbessert die Reaktionszeit. Alle Funktionen (Vibration Start/Stopp, Drehung, Neigung, Durchflusskontrolle) werden über eine Einheit gesteuert.

A: Sie arbeiten zusammen. Das Dual-Pumpenfluss-Zusammenführungssystem bezieht sich auf den gesamten hydraulischen Kreislauf, der zwei Pumpenflüsse kombiniert. Die Hochleistungs-Mischventileinheit ist die spezifische Ventilkomponente, die die Zusammenführung durchführt und den kombinierten Durchfluss auf bis zu 280 l/min reguliert. Beides ist in das Design des SV300 integriert.

A: Es kombiniert Seitengriffklemmung (kein vertikales Vorfach), kompakte Abmessungen (1,34 m lang, 1,23 m breit, 2,92 m hoch), 360° kontinuierliche Drehung, ±30° Neigung und ein Schnellwechsel-Klemmsystem. Sie können unter 3,5 m hohen Decken und zwischen Wänden mit einem Abstand von nur 1,3 m arbeiten – Orte, an denen herkömmliche Rammgeräte nicht hinkommen.

A: Für die meisten Bodenarten ja. Hochfrequente Vibrationen (2300–3000 U/min) verflüssigen den Boden schneller als Niederfrequenzvibrationen (1500–2000 U/min). Es erzeugt außerdem weniger seitliche Vibrationen und ein geringeres wahrgenommenes Geräusch. Mit der einstellbaren Frequenz des SV300 können Sie in weichem Boden eine niedrigere Drehzahl verwenden, um Kraftstoff zu sparen, und in dichtem Boden eine höhere Drehzahl, um eine maximale Durchdringung zu erzielen.

A: Mit austauschbaren Klemmsitzen: U-Typ- und Z-Typ-Stahlspundbohlen (bis 12-15 m), H-Träger bis 350 mm und Rundrohrpfähle bis 600 mm Durchmesser.

A: Jeder 25–32-Tonnen-Bagger (Komatsu, Hitachi, SANY, XCMG, Liugong usw.) mit einem hydraulischen Schnellwechsler und zwei Hilfskreisläufen (für die Zusammenführung von zwei Pumpen) oder mindestens einem Kreis mit einem Durchfluss von bis zu 280 l/min. Die Installation dauert in der Regel einen Tag.
