Hochfrequenz-Vibrations-Ausgangs-Pile-Treiber Dual Pump Flow Merging System & Schnellwerkzeugwechselsystem für 32-40t Bagger

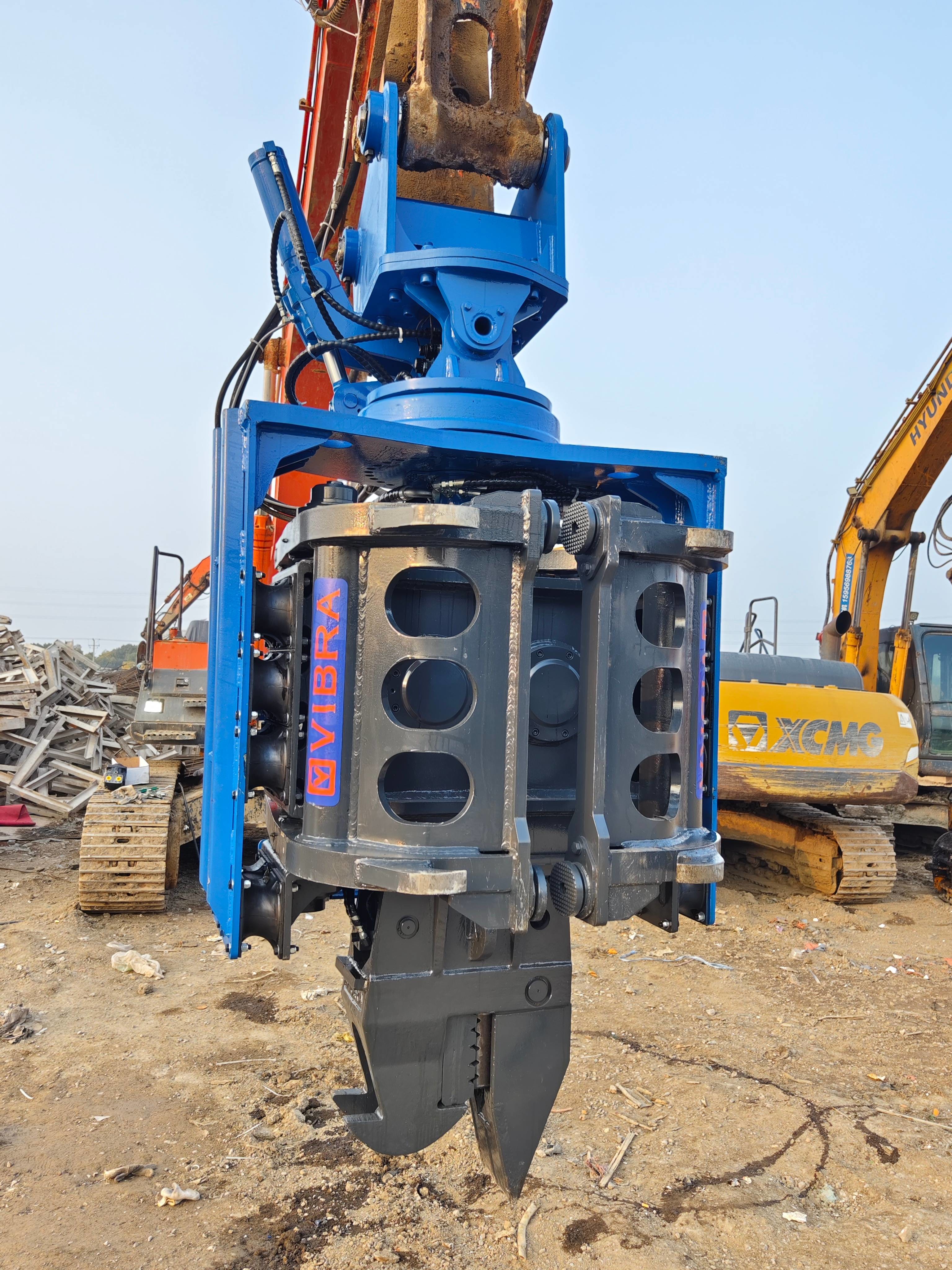

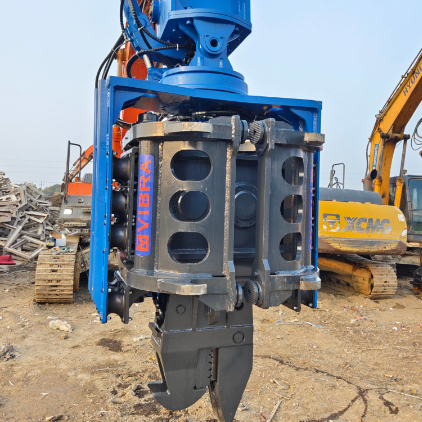

Die SV400-Ramme mit Seitengriff ist ein hydraulisches Vibrationshammer-Anbaugerät, das für 32-40-Tonnen-Standardbagger entwickelt wurde. Es kombiniert hochfrequente Vibrationsleistung, fortschrittliches Hydraulikmanagement und ein schnelles Werkzeugwechselsystem, um eine außergewöhnliche Produktivität bei Brückenuntermauerungen, Fabriknachrüstungen, Photovoltaikfundamenten und städtischen Infrastrukturprojekten in Südostasien, Indien und Russland zu erzielen. Im Gegensatz zu sperrigen Blei-Rammgeräten arbeitet das SV400 bei extrem geringer Bauhöhe und behält dabei die volle 360°-Drehung und die bidirektionale Neigung von ±30° bei.

1.Hochfrequente Vibrationsleistung
Der SV400 liefert eine hochfrequente Vibrationsleistung, die von 2300 bis 5000 U/min einstellbar ist. Im oberen Bereich reduziert die schnelle zyklische Belastung effektiv die Hautreibung in körnigen Böden, Sand und leichtem Ton – häufig im Mekong-Delta, Nordindien und Westrussland. Eine höhere Frequenz minimiert außerdem seitliche Bodenvibrationen und macht das Pfählen neben bestehenden Strukturen sicherer. Mit einer maximalen Zentrifugalkraft von 656 kN treibt und zieht der SV400 Stahlspundwände, H-Träger und Rohrpfähle schneller ein als herkömmliche Niederfrequenzhämmer.

2.Dual-Pumpen-Strömungszusammenführungssystem
Um den Hochfrequenzbetrieb aufrechtzuerhalten, ohne den Vibrationskopf zu belasten, ist der SV400 mit einem Doppelpumpen-Strömungszusammenführungssystem ausgestattet. Es erfordert einen Hydraulikdurchfluss von 280–360 l/min – typischerweise erreicht man dies durch die Kombination der Hauptpumpe und einer Sekundärpumpe auf einem 32–40 Tonnen schweren Trägergerät. Das Mischventil gleicht Durchfluss und Druck automatisch aus und sorgt so für eine stabile exzentrische Drehung, selbst wenn der Baggermotor mit variabler Drehzahl läuft. Dies führt zu einer konstanten Antriebskraft, vorhersehbaren Zykluszeiten und einem reduzierten Kraftstoffverbrauch pro Stapel.

3.Integrierte Steuerventilbaugruppe
Die integrierte Steuerventilbaugruppe vereint alle Wege-, Proportional- und Überdruckventile in einem einzigen kompakten Verteiler. Durch dieses Design entfallen Dutzende Schlauchverbindungen und potenzielle Leckstellen. Von der Kabine aus kann der Bediener die seitliche Klemmkraft (465 kN), die untere Klemmkraft (520 kN), die Drehgeschwindigkeit und den Neigungswinkel präzise modulieren. Die Wartung wird drastisch vereinfacht: Ein einzelner Ventilblock mit Diagnoseanschlüssen ermöglicht es einem Techniker, in weniger als 30 Minuten Drücke zu prüfen oder eine defekte Patrone auszutauschen – ein entscheidender Vorteil für abgelegene Einsatzorte in Sibirien, im ländlichen Indien oder auf dem indonesischen Archipel.

4.Geräuscharmer, umweltfreundlicher Betrieb
Trotz seiner Leistung ist der SV400 auf einen geräuscharmen, umweltfreundlichen Betrieb ausgelegt. Die Kombination aus einer gut ausbalancierten Exzenterwelle, vibrationsgedämpften Montagehalterungen und der Sanftanlauffunktion des integrierten Steuerventils hält den Außengeräuschpegel bei normaler Fahrt in 7 Metern Entfernung unter 85 dB(A). Dies entspricht den Baugrenzwerten tagsüber in dicht besiedelten Gebieten wie Delhi, Ho-Chi-Minh-Stadt und Moskau. Geringerer Lärm reduziert auch Beschwerden von umliegenden Gemeinden und hilft Bauunternehmern, die Zertifizierungen für umweltfreundliches Bauen einzuhalten.

5.Schnelles Werkzeugwechselsystem
Der SV400 verfügt über ein schnelles Werkzeugwechselsystem – eine austauschbare Standard-Klemmsitzschnittstelle, die verschiedene Backensätze ohne Schweißen oder komplexe Demontage akzeptiert. Der Wechsel von Stahlspundbohlen auf H-förmige Stahl- oder Rundrohrpfähle dauert weniger als 10 Minuten. Die seitliche Klemme und die untere Klemme arbeiten zusammen, um jedes Pfahlprofil sicher zu halten, sodass kein separater Kran oder Hebebänder erforderlich sind. Diese Vielseitigkeit ist von unschätzbarem Wert für Auftragnehmer, die auf derselben Baustelle mit gemischten Pfahltypen arbeiten, wie z. B. Fundamentgittern, die H-Träger und Rohrpfähle kombinieren.

• Indien: Die hochfrequente Vibrationsleistung ist in Schwemmlandböden der Gangesebene und schwarzem Baumwollboden hervorragend. Der geräuscharme, umweltfreundliche Betrieb trägt dazu bei, die kommunalen Bauzeitbeschränkungen in Städten wie Mumbai und Bangalore einzuhalten.

• Südostasien: Hohe Luftfeuchtigkeit und Regen – die integrierte Steuerventilbaugruppe ist IP65-abgedichtet. Das Doppelpumpen-Strömungszusammenführungssystem sorgt dafür, dass die Leistung auch dann erhalten bleibt, wenn tropische Hitze den Motor des Baggers beeinträchtigt.

• Russland: Für Winterprojekte bis -25 °C liefern wir Niedertemperatur-Hydraulikflüssigkeit und beheizte Ventilgehäuse. Das schnelle Werkzeugwechselsystem ermöglicht es dem Bediener, zwischen Stapeltypen zu wechseln, ohne dicke Handschuhe auszuziehen oder Spezialwerkzeuge zu verwenden.
