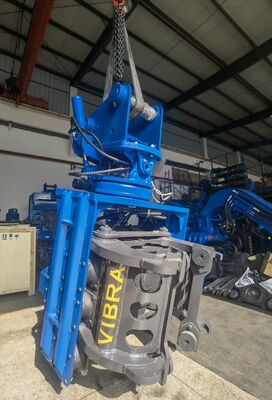

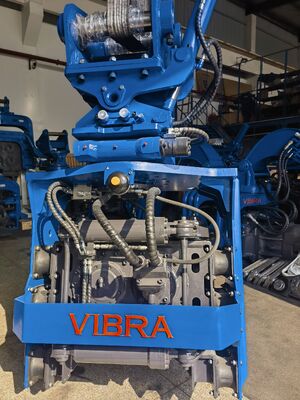

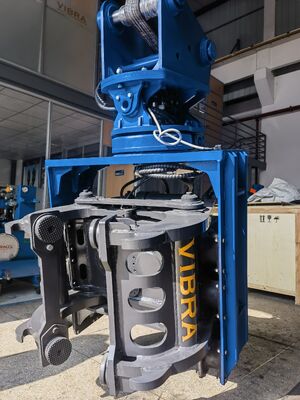

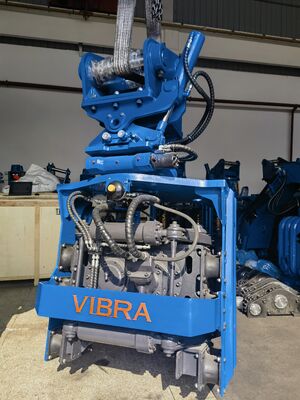

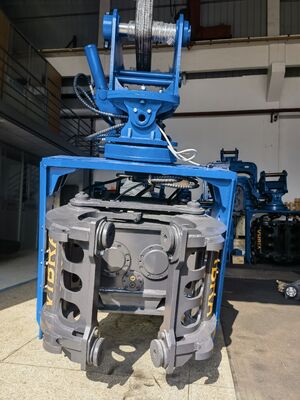

Vielseitig & Agil: SV-200 Seitenklammer-Rammgerät – 459 KN Kraft, Doppelklemmensystem, Passend für 20–25t Bagger

  • Versatile & Agile: SV-200 Side Grip Pile Driver – 459 KN Force, Dual-Clamp System, Fits 20–25t Excavators
  • Versatile & Agile: SV-200 Side Grip Pile Driver – 459 KN Force, Dual-Clamp System, Fits 20–25t Excavators
  • Versatile & Agile: SV-200 Side Grip Pile Driver – 459 KN Force, Dual-Clamp System, Fits 20–25t Excavators
  • Versatile & Agile: SV-200 Side Grip Pile Driver – 459 KN Force, Dual-Clamp System, Fits 20–25t Excavators
  • Versatile & Agile: SV-200 Side Grip Pile Driver – 459 KN Force, Dual-Clamp System, Fits 20–25t Excavators
Herkunftsort China
Markenname VIBRA
Zertifizierung ISO 9001:2015
Modellnummer SV-200
Min Bestellmenge 1 Satz
Preis Verhandlungsfähig
Verpackung Informationen Holzpalette
Lieferzeit 7 ~ 35 Tage
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 20 Sätze/Monat
Produktdetails
Exzentermoment 4,6 kg·m Zentrifugalkraft 459 kn
Frequenz 2.300 – 3.000 U/min Seitenklemmkraft 335 KN
Untere Klemmkraft 385 KN Betriebsdruck 32 MPa
Größe LxBxH 1.220 × 1.260 × 2.150 mm Anwendbarer Bagger 20 – 25 Tonnen
Hinterlass eine Nachricht
Produkt-Beschreibung
SV-200 Seitengrippe-Pile-Treiber Versatile und agile Leistung für enge Räume
Produktübersicht

Der SV-200 Side Grip Pile Driver ist eine spezielle hydraulische Schwingungshammeranlage, die zur Umwandlung von Standardbaggern von 20-25 Tonnen in leistungsstarke Piling-Rigs entwickelt wurde.Konzipiert für geringe Freifahrt und enge Baustellen wie Fabrikerweiterungen, Brücken und städtische Infrastrukturprojekte, kombiniert der SV-200 eine 459 kN Zentrifugalkraft mit einem patentierten Doppelklemmsystem, um Klemmen, Positionieren, Fahren,und Abbau in einem kontinuierlichen Betrieb, ohne Kran oder Hilfsgeräte erforderlich.


Schlüsselmerkmale
Parameter Wert
Modell SV-200 Seitengrippe-Pile-Treiber
Zentrifugalkraft 459 kN
Der exzentrische Moment 40,6 kg·m
Frequenzbereich 2,300 ∼ 3.000 Umdrehungen pro Minute
Seitenklemmkraft 335 kN
Unterste Klemmkraft 385 kN
Systemdruck 32 MPa
Erforderlicher Fluss 170 L/min 230 L/min
Drehwinkel 360° kontinuierlich
Neigungswinkel ± 30° in beide Richtungen
Abmessungen (L × W × H) 1220 × 1.260 × 2.150 mm
Gewicht (mit Steckverbinder und Klemme) 2280 kg
Kompatible Bagger 20 25 Tonnen

Wesentliche Merkmale
1. Doppelklemmsystem für den Vollzyklusbetrieb

  • Seitenklemme (335 kN): Halten Sie die Pfähle während der Positionierung und der Entnahme fest.

  • Unterste Klemme (385 kN): Bietet eine stabile Klemmung während des Fahrens und verhindert einen Rutsch.

  • Zusammen ermöglichen sie einen nahtlosen Übergang von der Klemmung über das Fahren bis hin zur Entnahme aus der Baggerkabine.

2Überlegene Manövrierbarkeit in engen Räumen

  • Durch eine kontinuierliche Drehung um 360° können die Betreiber die Pfähle aus jedem Winkel ausrichten, ohne den Bagger neu zu positionieren.

  • Die ±30° seitliche Neigung ermöglicht eine präzise vertikale Ausrichtung auch auf unebenem Gelände oder unter Oberobstruktionen.

3. Kompatibilität mit mehreren Stapeln

  • Das austauschbare Standard-Sitzoberfläche der Klemmen akzeptiert:

    • Stahlplattenpfähle (Larssen, gerade Netz)

    • H-Strahlen (HP-Abschnitte)

    • Rohrstapeln

  • Schnellwechseldesign minimiert die Ausfallzeit zwischen den Pfahltypenwechseln.

4. Hochleistungs-Hydrauliksystem

  • Betrieb bei 32 MPa mit einem Durchflussbedarf, der der Hydraulik eines Baggerger mit 20 ̊25 t entspricht.

  • Der Frequenzbereich 2300-3000 U/min passt sich den unterschiedlichen Bodenbedingungen an. Höhere Frequenzen für Körnchenböden, niedrigere für zusammenhängenden Boden.

5Robuste Konstruktion für den Einsatz in schweren Anlagen

  • Verstärktes Gehäuse im Box-Stil widersteht Torsionsbelastungen.

  • Die gehärteten Stahlklemmkiefer sorgen für eine lange Lebensdauer, auch bei abrasiven Böden.

  • Konzipiert für eine einfache Wartung mit zugänglichen Schmierstellen und Verschleißteilen.


Produktvorteile
Vorteil Nutzen für den Kunden
Kein Kran notwendig Es entfällt die Mietkosten für Hilfshebergeräte.
Einmannsoperation Der Exkavatorbetreiber übernimmt den gesamten Stapelzyklus und senkt die Arbeitskosten.
Kompakte Fußabdrücke Arbeiten, bei denen herkömmliche Bohrwerke nicht betreten werden können (z. B. in bestehenden Fabriken, zwischen Gebäudekolonnen).
Kraftstoffeffiziente Die Antriebe werden direkt durch die Hydraulik des Baggergergerätes angetrieben; kein separates Antriebsgerät bedeutet einen geringeren Kraftstoffverbrauch.
Einfache Installation Auf den Standardbaggerarm mit minimalen Modifikationen montiert; in weniger als 2 Stunden mit dem Eimer ausgetauscht.
Wenige Wartung Austauschbare Verschleißteile und zentrale Schmierstellen reduzieren die Ausfallzeiten.

Häufig gestellte Fragen (FAQ)
F1: Mit welchen Baggern ist der SV-200 kompatibel?

A: Der SV-200 ist für Bagger mit einer Masse von 20 ̊25 Tonnen jeder großen Marke (Cat, Komatsu, Hitachi, Kobelco, Hyundai, Doosan usw.) ausgelegt.Wir bieten maßgeschneiderte Befestigungsbefestigungen, die den Abmessungen Ihrer Maschine entsprechen.

F2: Kann es sowohl Fahren als auch Abnehmen bewältigen?

A: Ja. Der SV-200 führt die Vollzyklus-Häufung, Klemmung, Positionierung, Antrieb und Abtrieb mit derselben Befestigung durch.

F3: Mit welchen Stapeltypen und -größen kann es arbeiten?

A: Es behandelt:

  • Stahlblechpfähle: bis zu 12 m Länge (je nach Boden)

  • H-Strahlen: bis zu 400 mm Schnitthöhe

  • Rohrpfähle: bis zu 600 mm Durchmesser
    Kontaktieren Sie uns mit Ihren spezifischen Stapelgrößen für eine Kompatibilitätsprüfung.

F4: Ist ein separater Stromanschluss erforderlich?

A: Nein. Der SV-200 wird direkt durch das hydraulische System Ihres Baggers angetrieben. Wir empfehlen, zu überprüfen, ob Ihre Maschine 170 ‰ 230 L/min bei 32 MPa liefern kann. Ein hydraulischer Durchfluss/Druck-Test kann arrangiert werden.

F5: Wie wird es installiert?

A: Die Installation dauert ca. 2-3 Stunden:

  1. Entfernen Sie den Eimer und die Verbindung.

  2. Montieren Sie die SV-200-Behälter an den Baggerarm.

  3. Anschließen von hydraulischen Schläuchen an den Hilfskreislauf des Baggers (Schalter-/Hammerleitungen).

  4. Prüfung der Dreh- und Klemmfunktionen.
    Detailliertes Installationshandbuch und Unterstützung vor Ort verfügbar.

F6: Was ist die Garantie?

A: Die Standardgarantie beträgt 12 Monate ab Lieferdatum und deckt Herstellungsfehler ab.

F7: Haben Sie Service-Support in meinem Land?

A: Wir haben autorisierte Servicepartner in Indien, Indonesien, Vietnam, Thailand und Russland. Für andere Märkte bieten wir Fernproblembehandlung und schnelle Ersatzteilsendung an.

F8: Kann es unter Wasser funktionieren?

A: Der SV-200 ist für Anwendungen über Wasser und in Spritzzonen ausgelegt.


Warum VIBRA SV-200 wählen?

In Märkten wie der schnellen Urbanisierung Indiens, dem Infrastrukturboom Südostasiens und der industriellen Expansion Russlands stehen Auftragnehmer vor gemeinsamen Herausforderungen: begrenzte Standorte, knappe Budgets,und anspruchsvolle Zeitpläne. Der SV-200 Side Grip Pile Driver bietet eine kostengünstige, platzsparende und bedienerfreundliche Lösung, die Ihr Projekt unabhängig von der Enge des Raumes in Bewegung hält.

Kontaktieren Sie uns noch heute, um ein Angebot zu erhalten oder eine Vorführung mit einem kompatiblen Bagger in Ihrer Region zu vereinbaren.a
