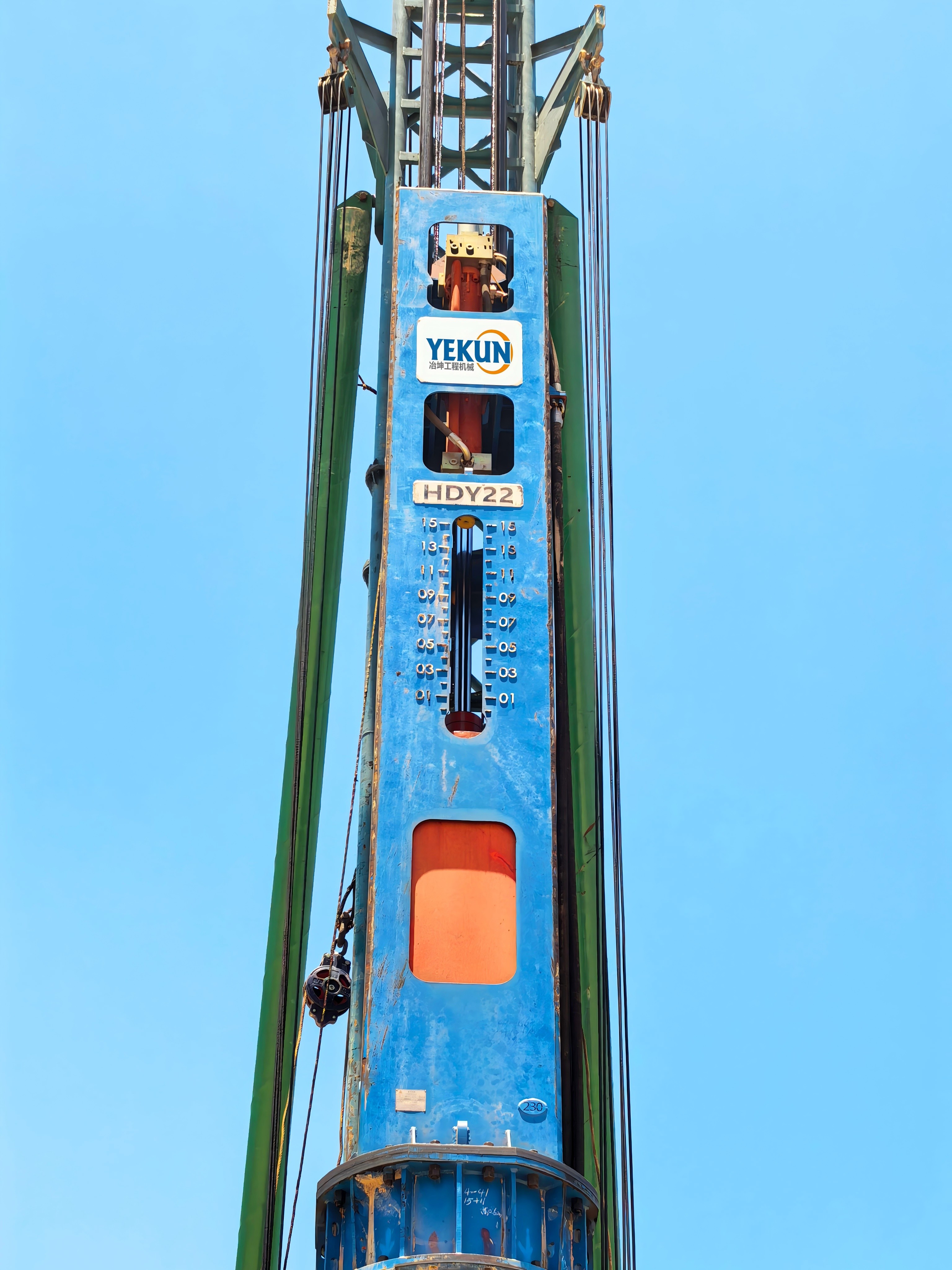

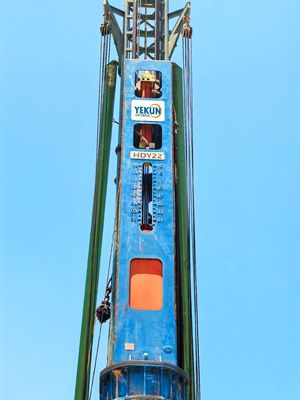

HDY22 Hydraulischer Schlaghaufen-Fahrhammer

  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
Herkunftsort China
Markenname YEKUN
Zertifizierung ISO 9001:2015
Modellnummer HDY22
Min Bestellmenge 1 Satz
Preis Verhandlungsfähig
Verpackung Informationen FCL
Lieferzeit 7 bis 20 Tage
Zahlungsbedingungen T/T, L/C, Western Union
Versorgungsmaterial-Fähigkeit 20 Satz/Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Hinterlass eine Nachricht
Produkt-Beschreibung

Eigenschaften:

Der hydraulische Hammer der HDY-Serie, der mit den Kraftwerken der E- und D-Serie übereinstimmt, ist die neueste energieeinsparende und umweltfreundliche Fundamentbaumaterialien, die von unserer Firma entwickelt wurden.Es verwendet mehrere fortschrittliche hydraulische und elektrische Steuerungstechnologien, mit Merkmalen wie geringer Lärmbelastung, keine Verschmutzung, hoher Effizienz und Energieeinsparung, Sicherheit und Zuverlässigkeit sowie einfacher Bedienung.geeignet für die Herstellung von vorgefertigten Rohrpfeilern und Stahlrohrpfeilen mit unterschiedlichen geologischen Bedingungen und Anforderungen, kann das Kraftwerk D550 auch mit Schwingungshammern für den Bau kombiniert werden, was es zu einer idealen neuen Generation von Pfahlmaschinen macht.


Das hydraulische System hat einen hohen Wirkungsgrad mit einem Nennstrom von etwa 200 bis 250 A und kann mit 120 bis 150 quadratischen Aluminiumkabeln ausgestattet werden.

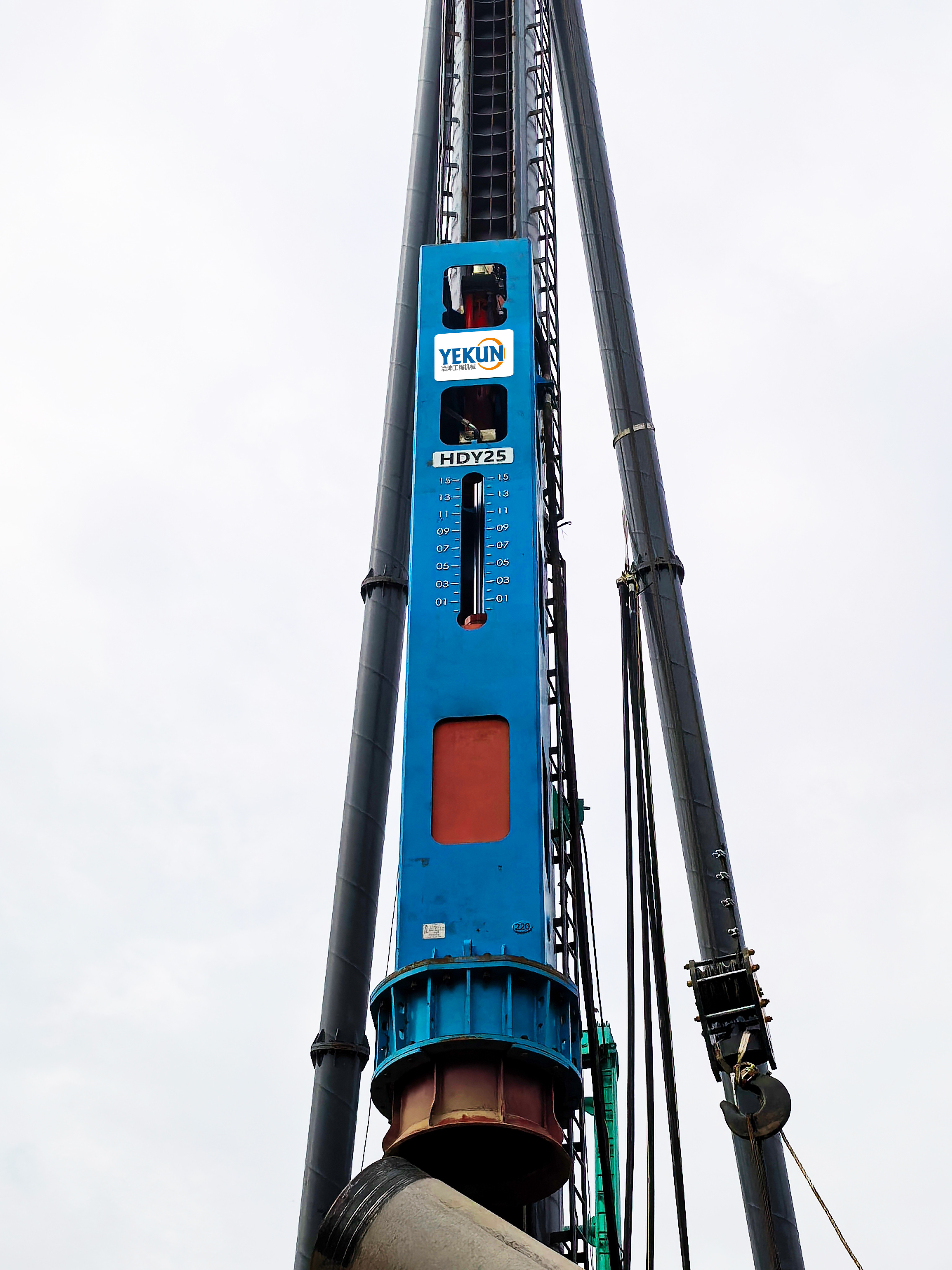

Das Kabel hat einen kleinen Querschnittsbereich und ist leicht, wodurch die Arbeitsintensität der Arbeiter erheblich reduziert wird. Der Hydraulikhammer HDY25 ist mit einem Dieselmotor von Dongfeng Cummins QSZ13-C550 ausgestattet,zwei Rexroth A11VLO260-Kolbenpumpen und eine Parker T67DB-Doppelblätterpumpe, die in Serie verbunden sind, um einen Pumpensatz zu bilden, die für den Bau von Überspannungskraft sorgen;
Mit der internationalen erstklassigen Marke Rexroth Hauptölpumpe und -ventil mit guter Stabilität, hoher Zuverlässigkeit und hoher Effizienz und Energieeinsparung;
Mit dem internationalen erstklassigen Ölrücklauffilter der Marke Hedeke mit hoher Durchflussrate, hoher Filtrationsgenauigkeit und geringer Ölrücklauffestigkeit kann es
die Reinheit des Systemöls effektiv zu verbessern, die Ausfallrate der Anlagen zu verringern und die Lebensdauer der Anlagen zu verlängern;
Der hydraulische Zylinder des Pfahlfahrers verwendet internationale, erstklassige Dichtungen der Marke Trelleborg mit geringer Ausfallrate, hoher Effizienz und langer Lebensdauer.
Mit einem leistungsstarken 3-in-1-Ölkühler, gekoppelt mit einem Temperaturregler, um die Öltemperatur genau zu steuern,löst das Problem der hohen Öltemperatur beim hydraulischen Pfahlantrieb vollständig, verbessert die Effizienz des Pfahlantriebs erheblich und verlängert effektiv die Lebensdauer von Dichtungen und Hydrauliköl;
Das Kraftwerk verwendet einen hochwertigen Kraftstofftank und eine interne Zwangslüftung, um die Saugfähigkeit der Ölpumpe, den Ölpumpenmotor, den elektrischen Schrank oder die Wärmeabgabe des Motors zu verbessern.


Hauptstruktur und Aussehen:

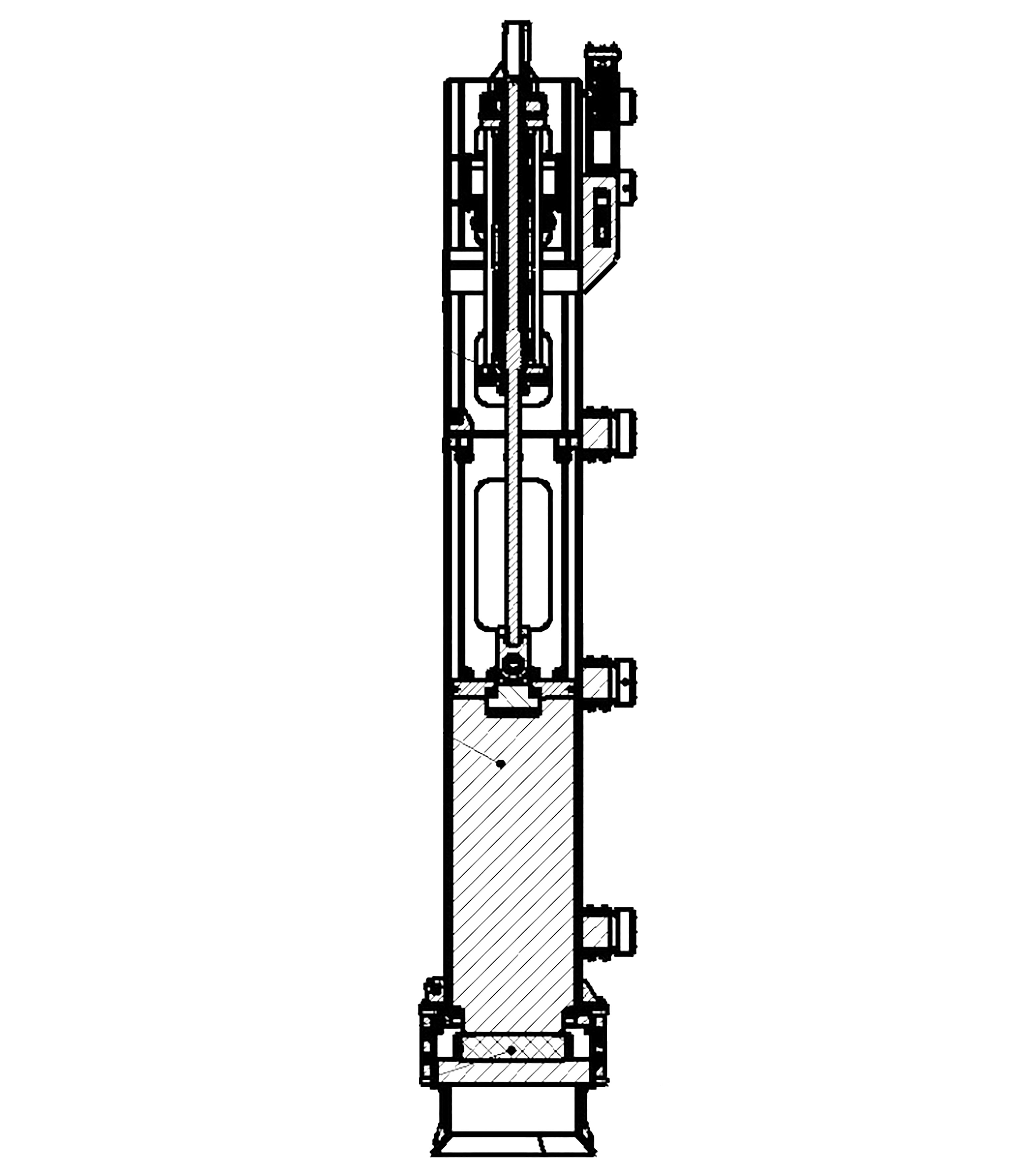

Der Hydraulikhammer der Serie HDY besteht aus mechanischen Teilen, einem hydraulischen System und einem elektrischen System.mit einer Breite von mehr als 20 mm,Das hydraulische System ist die Stromquelle des hydraulischen Hammers, während das elektrische System die Energiezufuhr und das Steuerungszentrum des hydraulischen Systems ist.

Der mechanische Teil besteht aus dem Hammerkern, dem Hammerkörper, dem Ölzylinder, der oberen, der unteren, dem Hammerpad, dem Pufferring, dem Landewagen usw.Das Fahrwerk wird für den Aufstieg und Abstieg von hydraulischen Hammern verwendetDie Oberkappe ist an der Unterseite des Hammerkörpers befestigt.und die untere Haufenkappe ist in der oberen Haufenkappe gehüllt, um den Rohrhaufen zu stützen und die Aufprallkraft zu übertragen; Die Hämmerplatte und der Pufferring für die Stachelkappe befinden sich auf der unteren Stachelkappe, um eine Energieübertragung zwischen dem Hammerkern und dem Rohrstock zu erreichen; The oil cylinder assembly of the hydraulic hammer achieves the lifting of the oil cylinder piston and the acceleration of gravity through the opening and closing of the plug-in valve installed on the valve block of the oil cylinderDas Öffnen und Schließen des Steckerventils wird durch das auf dem Ventilblock des Ölzylinders angebrachte Magnetventil und das Sequenzventil gesteuert.
Das hydraulische System besteht hauptsächlich aus einem Kraftwerk, Ölleitungen, Ölflaschen usw.
Das elektrische System besteht hauptsächlich aus vier Teilen: Steuerung, elektronische Steuerung, Sensoren und Motor.


Produktparameter:

Modell Einheit HDY5 HDY8 HDY10 HDY12 HDY14 HDY16 HDY18 HDY20 HDY22 HDY25
Maximale Strielenergie KN.m 60 120 150 180 210 240 270 300 330 375
Höchstlauf der
Kern des Hammers		 mm 1200 1500 1500 1500 1500 1500 1500 1500 1500 1500
Schlagfrequenz bpm bpm 30 bis 80 30 bis 80 30 bis 80 30 bis 80 30 bis 80 30 bis 80 30 bis 80 20 bis 70 20 bis 70 20 bis 70
Gewicht des schrumpfenden Körpers Weigerung 5000 8000 10000 12000 14000 16000 18000 20000 22000 25000
Gesamthöhe A mm 5930 6230 6750 7270 7670 7670 8020 7920 8220 8620
Gesamthöhe B mm 6960 7260 7760 8430 8830 8830 9180 9080 9380 9780
Vorder- und Hinterbreite C mm 1400 1520 1520 1460 1460 1490 1490 1720 1720 1720
Linke und rechte Breite D mm 1140 1260 1260 1260 1260 1260 1260 1500 1500 1500
Gewicht des hydraulischen Hammers Weigerung 9450 12650 15200 20200 22600 24650 27100 32350 34680 38000
Gewicht des Landegeräts Weigerung 200 200 500 500 650 650 650 870 870 870
