HDY5 Hydraulischer Schlaghaufen-Fahrhammer

  • HDY5 Hydraulic Impact Pile Driving Hammer
  • HDY5 Hydraulic Impact Pile Driving Hammer
  • HDY5 Hydraulic Impact Pile Driving Hammer
  • HDY5 Hydraulic Impact Pile Driving Hammer
  • HDY5 Hydraulic Impact Pile Driving Hammer
  • HDY5 Hydraulic Impact Pile Driving Hammer
Herkunftsort China
Markenname YEKUN
Zertifizierung ISO 9001:2015
Modellnummer HDY5
Min Bestellmenge 1 Satz
Preis Verhandlungsfähig
Verpackung Informationen FCL
Lieferzeit 7 bis 20 Tage
Zahlungsbedingungen T/T, L/C, Western Union
Versorgungsmaterial-Fähigkeit 20 Satz/Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Hinterlass eine Nachricht
Produkt-Beschreibung

Merkmale:

Der hydraulische Hammer der HDY-Serie, der zu den Kraftwerken der E- und D-Serie passt, ist die neueste energiesparende und umweltfreundliche Gründungskonstruktionsausrüstung, die von unserem Unternehmen entwickelt wurde. Er verwendet mehrere fortschrittliche hydraulische und elektrische Steuerungstechnologien mit Eigenschaften wie geringem Geräuschpegel, keine Umweltverschmutzung, hoher Effizienz und Energieeinsparung, Sicherheit und Zuverlässigkeit sowie einfacher Bedienung. Geeignet für das Rammbau von vorgefertigten Rohrpfählen und Stahlrohrpfählen mit unterschiedlichen geologischen Bedingungen und Anforderungen, kann das Kraftwerk D550 auch mit Vibrationshämmern für den Bau kombiniert werden, was es zu einer idealen neuen Generation von Rammmaschinen macht.


Das Hydrauliksystem hat einen hohen Wirkungsgrad mit einem Nennbetriebsstrom von etwa 200~250A und kann mit 120~150 Quadratmillimeter Aluminiumkabeln ausgestattet werden.
Das Kabel hat einen kleinen Querschnitt und ist leicht, wodurch die Arbeitsbelastung der Arbeiter erheblich reduziert wird; Der hydraulische Hammer HDY25 ist mit einem Dongfeng Cummins QSZ13-C550-Dieselmotor, zwei Rexroth A11VLO260-Plungerpumpen und einer Parker T67DB-Doppelflügelpumpe ausgestattet, die in Reihe geschaltet sind, um einen Pumpensatz zu bilden, der für den Bau eine hohe Leistung liefert;
Verwendung der internationalen erstklassigen Marke Rexroth Hauptölpumpe und Ventil, mit guter Stabilität, hoher Zuverlässigkeit und hohem Wirkungsgrad und Energieeinsparung;
Verwendung des internationalen erstklassigen Hedeke-Ölrücklauffilters mit hohem Durchfluss, hoher Filtrationsgenauigkeit und geringem Ölrücklaufwiderstand, er kann
die Sauberkeit des Systemöls effektiv verbessern, die Ausfallrate der Geräte reduzieren und die Lebensdauer der Geräte verlängern;
Der Hydraulikzylinder des Rammgeräts verwendet internationale erstklassige Trelleborg-Dichtungen, die eine geringe Ausfallrate, einen hohen Wirkungsgrad und eine lange Lebensdauer aufweisen;
Verwendung eines Hochleistungs-Drei-in-Eins-Ölkühlers, gekoppelt mit einem Temperaturregler zur präzisen Steuerung der Öltemperatur, löst das Problem der hohen Öltemperatur beim hydraulischen Rammen vollständig, verbessert die Rammeffizienz erheblich und verlängert effektiv die Lebensdauer von Dichtungen und Hydrauliköl;
Das Kraftwerk verwendet einen hochliegenden Kraftstofftank und ein internes Zwangslüftungsdesign, um die Ansaugung der Ölpumpe, des Ölpumpenmotors, des Schaltschranks oder der Motorwärmeableitung zu verbessern.


Hauptstruktur und Aussehen:

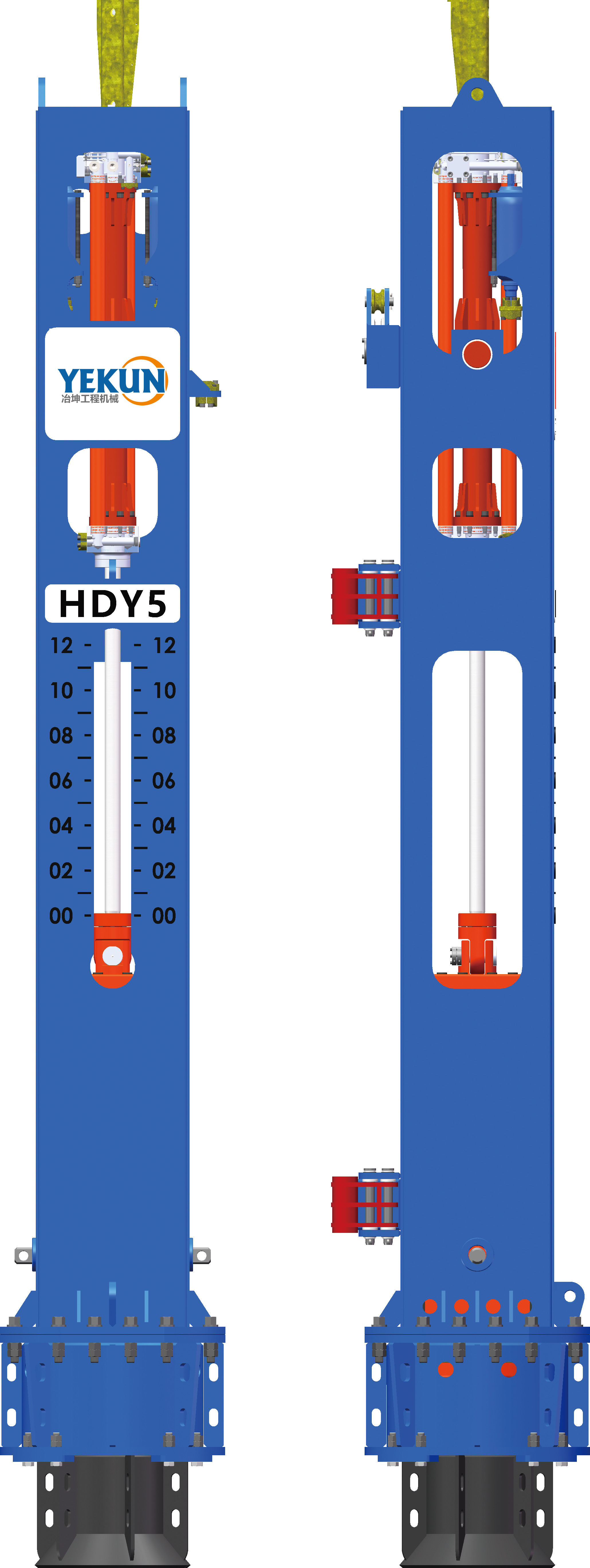

Der hydraulische Hammer der HDY-Serie besteht aus mechanischen Teilen, einem Hydrauliksystem und einem elektrischen System. Der mechanische Teil ist der Hauptkörper des hydraulischen Hammers, der die äußere Arbeit am Hammer ausführt. Das Hydrauliksystem ist die Energiequelle des hydraulischen Hammers, während das elektrische System der Energieeingang und das Steuerzentrum des Hydrauliksystems ist.

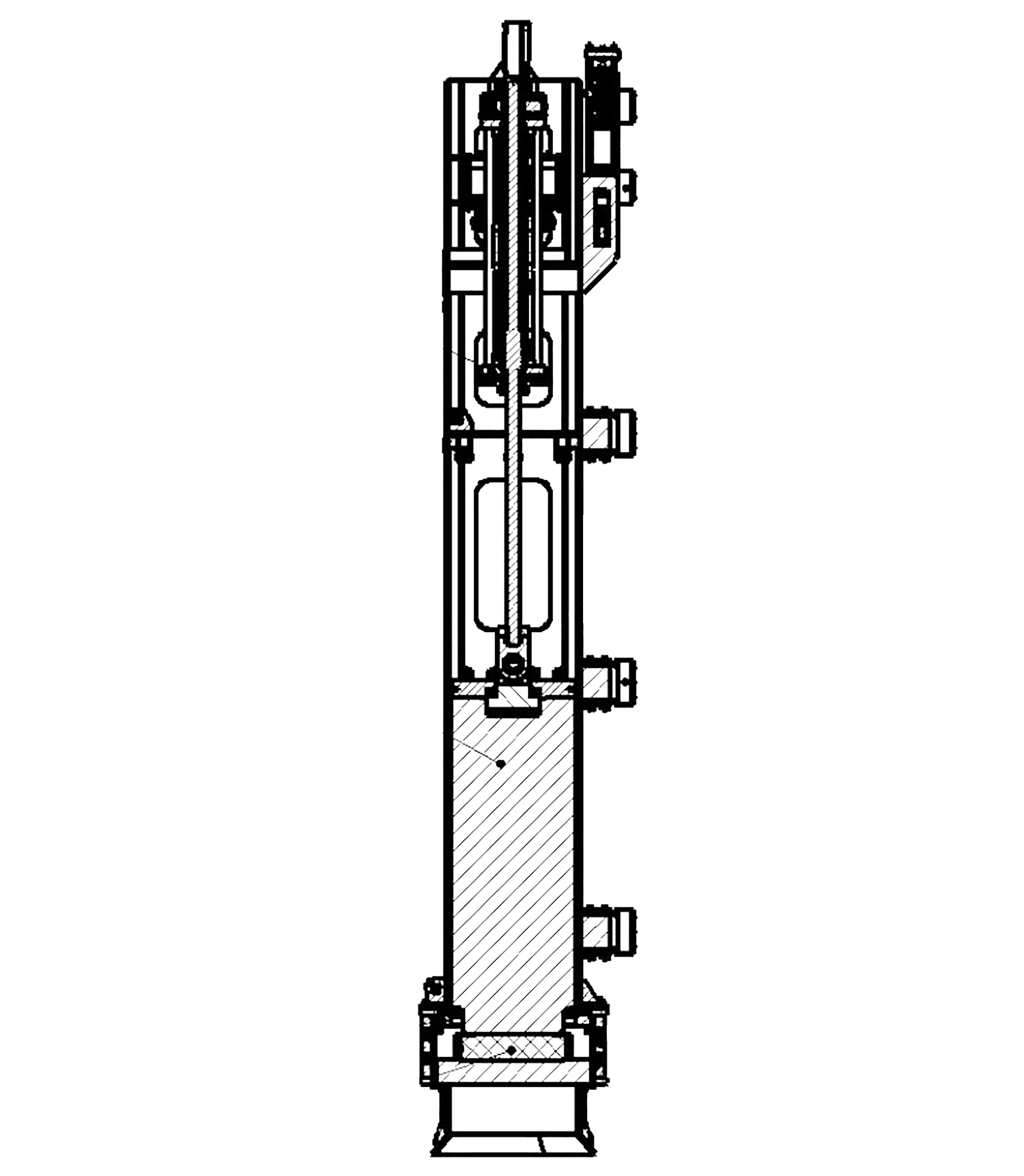

Der mechanische Teil besteht aus der Hammerkernbaugruppe, der Hammerkörperbaugruppe, der Zylinderbaugruppe, der oberen Pfahlkappe, der unteren Pfahlkappe, dem Hammerpolster, dem Pfahlkappen-Pufferring, dem Fahrwerk usw. Das Fahrwerk wird für das Auf- und Absteigen von hydraulischen Hämmern verwendet; Der Hammerkörper ist der Stützkörper des gesamten mechanischen Teils, der zur Unterstützung des Zylinders und des Hammerkerns dient; Die obere Pfahlkappe ist am Boden des Hammerkörpers befestigt, und die untere Pfahlkappe ist in die obere Pfahlkappe eingesetzt, um den Rohrpfahl zu stützen und die Stoßkraft zu übertragen; Das Hammerpolster und der Pfahlkappen-Pufferring werden auf die untere Pfahlkappe montiert, um die Energieübertragung zwischen dem Hammerkern und dem Rohrpfahl zu erreichen; Die Zylinderbaugruppe des hydraulischen Hammers erreicht das Anheben des Zylinderkolbens und die Beschleunigung der Schwerkraft durch das Öffnen und Schließen des Einschraubventils, das am Ventilblock des Zylinders installiert ist. Das Öffnen und Schließen des Einschraubventils wird durch das Magnetventil und das Reihenfolgeventil gesteuert, die am Ventilblock des Zylinders installiert sind.
Das Hydrauliksystem besteht hauptsächlich aus einem Kraftwerk, Ölleitungen, Zylindern usw.
Das elektrische System besteht hauptsächlich aus vier Teilen: Steuerung, elektronischer Steuerkasten, Sensoren und Motor.


Produktparameter:

Modell Einheit HDY5 HDY8 HDY10 HDY12 HDY14 HDY16 HDY18 HDY20 HDY22 HDY25
Maximale Schlagenergie KN.m 60 120 150 180 210 240 270 300 330 375
Maximaler Hub des
Hammerkerns		 mm 1200 1500 1500 1500 1500 1500 1500 1500 1500 1500
Schlagfrequenz bpm bpm 30-80 30-80 30-80 30-80 30-80 30-80 30-80 20-70 20-70 20-70
Gewicht des Schlagkörpers kg 5000 8000 10000 12000 14000 16000 18000 20000 22000 25000
Gesamthöhe A mm 5930 6230 6750 7270 7670 7670 8020 7920 8220 8620
Gesamthöhe B mm 6960 7260 7760 8430 8830 8830 9180 9080 9380 9780
Breite vorne und hinten C mm 1400 1520 1520 1460 1460 1490 1490 1720 1720 1720
Breite links und rechts D mm 1140 1260 1260 1260 1260 1260 1260 1500 1500 1500
Gewicht des hydraulischen Hammers kg 9450 12650 15200 20200 22600 24650 27100 32350 34680 38000
Gewicht des Fahrwerks kg 200 200 500 500 650 650 650 870 870 870
