Side Grip Pile Driver mit vollständiger 360-Grad-kontinuierlicher Drehung und bidirektionalem Neigungskopf

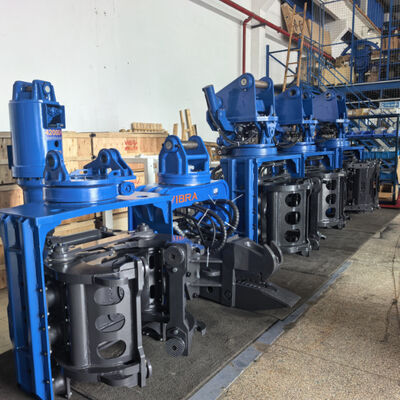

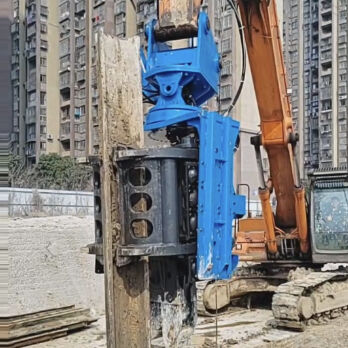

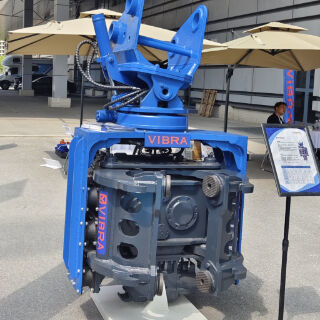

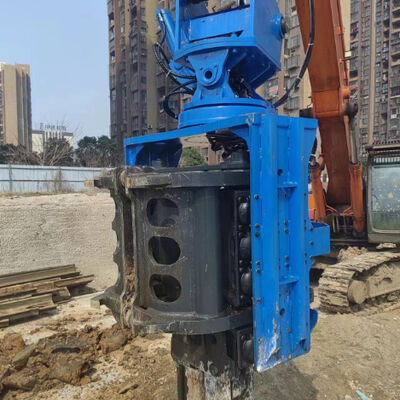

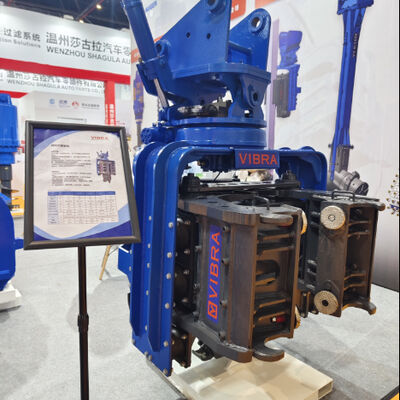

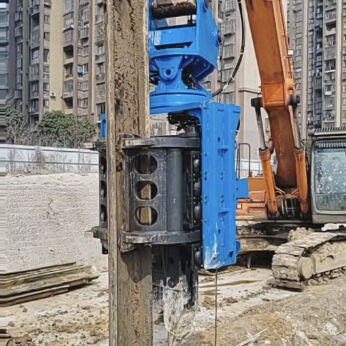

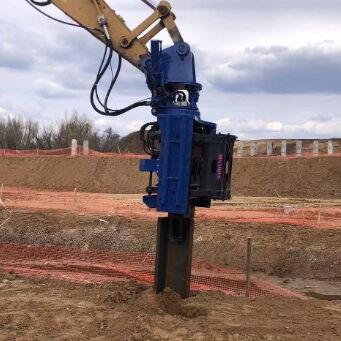

Der SV400 Side-Grip-Pfahlramme ist ein spezieller hydraulischer Vibrationshammer, der zur Lösung der schwierigsten Zugangsprobleme im Fundamentbau entwickelt wurde. Im Gegensatz zu herkömmlichen Rammgeräten, die hohe Masten und große Schwenkradien erfordern, wird der SV400 direkt auf einen 32–40 Tonnen schweren Standardbagger montiert. Mit minimalem Umbau wird Ihr Bagger zu einer hochmobilen Rammmaschine. Der SV400 zeichnet sich durch eine kontinuierliche 360-Grad-Drehung, einen bidirektional neigbaren Antriebskopf, eine geringe Bauhöhe und eine kompakte Bauweise bei beengten Platzverhältnissen aus. Egal, ob Sie in einer bestehenden Fabrik, unter einer Brücke, zwischen zwei Gebäuden oder in einem überfüllten Versorgungskorridor arbeiten, der SV400 liefert präzise Pfähle, ohne das Budget zu sprengen.

Herkömmliche Hämmer mit Seitengriff haben oft begrenzte Schwenkwinkel, was den Bediener dazu zwingt, den Träger immer wieder neu zu positionieren. Der SV400 beseitigt diese Ineffizienz durch eine kontinuierliche 360-Grad-Rotation. Mithilfe eines hydraulischen Drehantriebs mit hohem Drehmoment, der in die Verbindungshalterung integriert ist, kann sich der Hammer endlos in beide Richtungen drehen. Diese vollständige kontinuierliche 360-Grad-Drehung ermöglicht es dem Bediener, den Pfahl in jede beliebige Ausrichtung auszurichten – wichtig für die Verriegelung von Spundbohlen, Eckpfählen oder die Ausrichtung von H-Trägern auf Fundamentbolzen. In Kombination mit der eigenen Auslegerschwenkung des Baggers kann der SV400 Pfähle millimetergenau platzieren, ohne dass die Ketten bewegt werden müssen. Bei russischen Brückensanierungsprojekten oder indischen U-Bahn-Stationserweiterungen, bei denen der Platz knapp ist, verkürzt die kontinuierliche 360-Grad-Rotation die Positionierzeit um mehr als die Hälfte.

Beim Arbeiten auf unebenem Boden oder auf geneigten Flächen wird häufig die Vertikalität des Pfahls beeinträchtigt. Der bidirektional neigbare Antriebskopf des SV400 ermöglicht eine Neigung von ±30 Grad in zwei senkrechten Achsen (links-rechts und vorn-hinten). Der bidirektionale Neigungsantriebskopf verwendet zwei Hochleistungs-Hydraulikzylinder, die den Winkel der Klemmbaugruppe unabhängig voneinander einstellen. Der Bediener kann den Pfahl exakt in die Vertikale kippen, selbst wenn der Bagger auf einem Gefälle von 15° geparkt ist. Beim Bau von Ufermauern in Südostasien oder bei Hanggründungsarbeiten in Indien stellt dieser bidirektional neigbare Rammkopf sicher, dass Rammpfähle strenge Vertikaltoleranzen (typischerweise 1:100) einhalten. Die Kippfunktion hilft auch beim Herausziehen von Pfählen, die sich schräg gestellt haben – einfach die Klemme neigen, um sie an die Achse des Pfahls anzupassen, und ziehen.

Viele Pfahlprojekte finden unter Hindernissen über der Decke statt: Fabrikdächern, Brückendecks, Stromleitungen oder Parkhäusern. Der SV400 ist für den Betrieb mit geringer Bauhöhe und einer Gesamthöhe von nur 3056 mm (einschließlich Stecker und Klemme) ausgelegt. Bei Montage an einem Bagger kann die Kombination in Durchfahrtshöhen von nur 4,5 Metern eingesetzt werden. Die geringe Bauhöhe ist auf zwei Konstruktionsmerkmale zurückzuführen: erstens auf den kompakten vertikalen Stapel der Vibrationseinheit; Zweitens die Möglichkeit, die Klemmung von unten statt von oben zu verwenden. Der SV400 umfasst sowohl seitliche Klemmen als auch eine untere Klemme. Bei extrem geringer Bauhöhe kann der Bediener den Pfahl mit der unteren Klemme anheben und ihn dann eintreiben, ohne den Hammer über die Pfahloberkante zu heben. Diese geringe Bauhöhe macht den SV400 zur bevorzugten Wahl für Kelleruntermauerungen, Tunnelwände und Fabrikerweiterungsprojekte in ganz Russland und Südostasien.

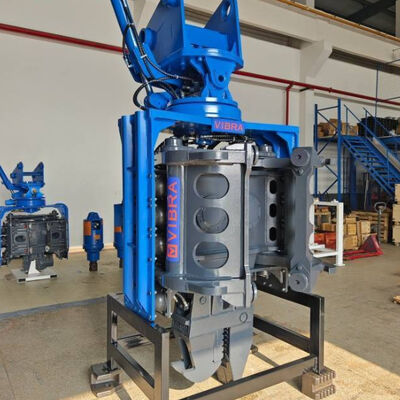

Der SV400 misst nur 1400 mm (L) × 1315 mm (B) × 3056 mm (H) – eine bemerkenswert kompakte Struktur mit begrenzten Platzverhältnissen für einen Vibrationshammer der 400-Klasse. Die kompakte Bauweise auf engstem Raum wird durch die Integration von Drehantrieb, Kippzylindern und Klemmhydraulik in einem einzigen Monoblockgehäuse erreicht. Trotz seiner geringen Stellfläche liefert der SV400 eine Zentrifugalkraft von 656 kN und ein exzentrisches Moment von 6,6 kgm bei einem Drehzahlbereich von 2300–5000 U/min. Diese kompakte Bauweise beeinträchtigt auf engstem Raum nicht die Leistung. Sie können Stahlspundwände, H-Pfähle (bis 400 mm Flansch) und Rundrohrpfähle (bis 600 mm Durchmesser) in mittelschwere bis steife Böden rammen oder herausziehen. Auf Baustellen in den dichten Stadtkernen Indiens oder in indonesischen Inselhäfen mit begrenzten Liegeflächen können Sie dank der kompakten Abmessungen des SV400 durch enge Tore manövrieren und in Gassen arbeiten.

Südostasien (Thailand, Vietnam, Philippinen, Indonesien):

• Der Betrieb mit geringer Bauhöhe ermöglicht das Stapeln unter vorhandenen Laufkränen in Fabriken.

• Die kompakte Bauweise auf engstem Raum passt in Schiffscontainerhöfe und enge Raffineriegrundstücke.

• Die kontinuierliche 360-Grad-Drehung beschleunigt die Verriegelung der Spundbohlen für Hochwassersperren.

Indien:

• Der bidirektional neigbare Rammkopf sorgt für vertikale Pfähle an abfallenden Flussufern und Straßenböschungen.

• Der Rammgerät mit Seitengriff macht spezielle Rammgeräte überflüssig – Sie können Ihren 35-Tonnen-Bagger verwenden.

• Der Betrieb mit geringer Bauhöhe ermöglicht das Stapeln innerhalb bestehender Gebäudekeller.

Russland:

• Die vollständige kontinuierliche 360-Grad-Rotation funktioniert auch bei Minustemperaturen mit kältebeständigen Dichtungen.

• Die kompakte Bauweise auf engstem Raum ermöglicht den Transport auf Standard-Tiefbett-LKWs.

• Die robuste Bodenklemme bewältigt gefrorene Bodenspundwände ohne Beschädigung.

F1: Benötigt der SV400 eine spezielle Baggermarke?
A: Nein. Der SV400 passt auf jeden Standardbagger mit 32–40 Tonnen und einem Schnellwechsler oder einer Pin-on-Verbindung. Wir bieten Adapterhalterungen für namhafte Marken an (ohne Nennung konkreter Fabrikate).

F2: Wie funktioniert der Betrieb mit geringer Bauhöhe bei seitlicher Klemmung?
A: Bei sehr geringer Bauhöhe verwenden Sie die untere Klemme, um den Pfahl anzuheben und einzurammen. Der Hammer bleibt unterhalb der Pfahloberkante. Die Seitenklammern werden für konventionelles Fahren verwendet, sofern die Kopffreiheit dies zulässt.

F3: Kann ich schnell zwischen verschiedenen Flortypen wechseln?
A: Ja. Das Klemmsystem verfügt über austauschbare Standardeinsätze. Der Wechsel von Spundbohlen zu H-Trägern dauert mit einfachen Handwerkzeugen etwa 10 Minuten.

F4: Ist eine vollständige kontinuierliche Drehung um 360 Grad sicher, wenn Schläuche angebracht sind?
A: Der Drehverteiler verfügt über eingebaute Schlauchführungen und ein hydraulisches Drehgelenk, das ein Verdrehen verhindert. Auf Wunsch kann auch ein Rotationsbegrenzer eingestellt werden, die kontinuierliche Rotation ist jedoch vollständig getestet.

F5: Welche Wartung erfordert der bidirektional neigbare Antriebskopf?
A: Schmieren Sie die Kippzapfen alle 8 Betriebsstunden. Die Kippzylinder sind mit Trelleborg-Dichtungen ausgestattet, die für -30 °C bis +80 °C ausgelegt sind. Keine besondere Wartung, die über die standardmäßige Hydraulikpflege hinausgeht.

F6: Kann der SV400 Pfähle sowohl herausziehen als auch einrammen?
A: Absolut. Halten Sie die seitliche oder untere Klemme fest und kehren Sie die Richtung des Vibrationsmotors um, um einen Aufwärtszug zu erzeugen. Die Kombination aus Vibration und Baggerarmhub entfernt Pfähle effizient.

Die SV400 Pfahlramme mit Seitengriff ist die ultimative Lösung für Pfähle in beengten Umgebungen. Seine vollständige 360-Grad-Drehung und der bidirektionale Neigungsantriebskopf bieten Ihnen eine unübertroffene Positionierungsflexibilität. Die geringe Bauhöhe und die kompakte Bauweise auf engstem Raum ermöglichen Arbeiten unter Brücken, in Fabriken und zwischen Gebäuden – Orte, an denen herkömmliche Rammgeräte nicht eingesetzt werden können. Ganz gleich, ob Sie eine russische Industrieanlage umrüsten, eine Brücke in Indien bauen oder Flutmauern in Südostasien installieren, der SV400 verwandelt Ihren Bagger in eine leistungsstarke Rammmaschine. Kontaktieren Sie uns für ein Angebot für Montagesätze und eine standortspezifische Schwingungsanalyse.
