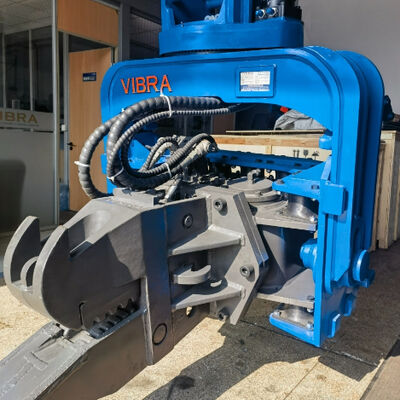

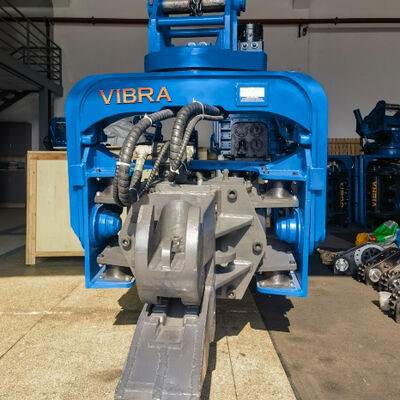

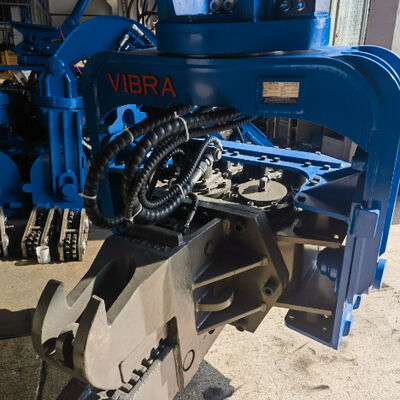

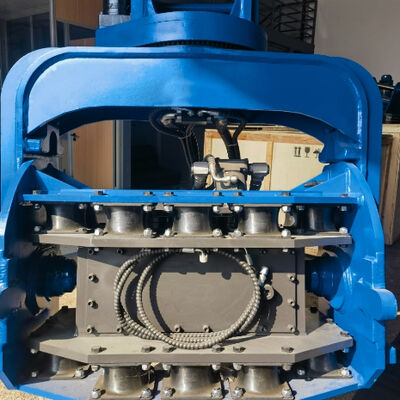

Hydraulischer Pile-Treiber. Voll 360 Grad kontinuierliche Drehung und Hochfrequenz-Vibrations-Ausgang für enge Arbeitsplätze.
Produktdetails
| Vibrationsfrequenz | 2800 U / min | Exzentermoment | 4,3 kgm |
|---|---|---|---|
| Betriebsdruck | 32 MPa | Arbeitsablauf | 176 l/min |
| Zentrifugalkraft | 335 KN | Max. Stapellänge | 12m |
| Armgewicht | 500 KG | Hammergewicht | 1900 kg |
| Geeigneter Bagger | 23~27 | ||
| Hervorheben | 360-Grad-Bohrpfahlramme für Bagger,12M Vibrationsramme für Bohrpfähle,Bohrpfahlramme für Bagger von 23-27 Tonnen |
||
Produkt-Beschreibung
Einführung
Der FV-280R ist ein hochwertiges hydraulisches Rammgerät für Bagger mit einem Gewicht von 23 bis 27 Tonnen. Entwickelt für anspruchsvolle Fundamentarbeiten, vereint esVolle kontinuierliche 360-Grad-Drehung, hochfrequente Vibrationsleistung (2800 U/min) und eine robuste Vollschwenkmechanismusbaugruppe zum Eintreiben und Herausziehen von Stahlspundwänden, Stahlrohrpfählen und Fertigbetonpfählen mit außergewöhnlicher Effizienz. Mit hoher Schlagenergie pro Schlag (335 kN Zentrifugalkraft) dringt diese Maschine schnell in dichten Kies, verwittertes Gestein und gefrorenen Boden ein – und vermeidet Schlauchverdrehungen und reduziert Ausfallzeiten.
Ganz gleich, ob Sie Hochhäuser in Jakarta, Brückenfundamente in Mumbai oder Industrieanlagen in Sibirien errichten, der FV-280R liefert eine konstante Leistung mit geringem Wartungsaufwand. Seine präzise Drehunterstützung bietet eine axiale Zugkapazität von 90 Tonnen bei dauerhafter Spielfreiheit und sorgt so für eine gleichmäßige Drehung und eine lange Lebensdauer. Auf das Hochdruck-Drehgelenk (40 MPa) gibt es eine 12-monatige Garantie, und die Vibrationsschläuche folgen der Bewegung des Aufhängers, um Reibungsstöße zu vermeiden – eine häufige Fehlerursache bei herkömmlichen Konstruktionen.
Hauptmerkmale und Vorteile (Integration der 5 Schlüsselwörter)
| Besonderheit | Vorteile für Baustellen in Südostasien, Indien und Russland |
|---|---|
| Vollständige 360-Grad-Drehung | Der Präzisionsdrehkranz ermöglicht die Werkzeugpositionierung in jedem Winkel, ohne den Bagger zu bewegen – entscheidend für enge Straßen (Bangkok, Delhi), Durchfahrtshöhen unter Brücken und Kanalwände. Axialer Zug von 90 Tonnen ohne Spiel – kein Platzen der Schlauchreibung. |
| Hochfrequente Vibrationsleistung(2800 U/min) | Durch die schnelle Bodenverflüssigung wird die Reibung verringert, wodurch Pfähle 30 % schneller eingetrieben werden als mit Standardhämmern. Überwindet Lehm, Sand und Permafrost. Die zweistufige Frequenz (2800 U/min fest) gewährleistet eine gleichmäßige Penetration. |
| Hydraulische RammeSystem | Direkter Anschluss an den Hilfskreislauf des Baggers (32 MPa, 176,4 l/min). Kein externes Netzteil – senkt die Kapitalkosten und vereinfacht die Wartung. Kompatibel mit Komatsu, Hitachi, Sany, |
| Hohe Schlagenergie pro Schlag(335 kN) | Jeder Vibrationszyklus liefert eine Zentrifugalkraft von 335 kN. Kräfte durch Kiesschichten (z. B. Pune, russische Moräne) und verwittertes Gestein. Gewährleistet eine gerade Pfahlrammung bis zu 12 m Länge ohne übermäßiges Hammergewicht. |
| Vollständiger Schwenkmechanismus | Schwerlast-Drehverbindung mit dauerhafter spaltfreier Vorspannung. Hält starken Zugkräften beim Herausziehen des Pfahls stand. Abgedichtet gegen Staub, Feuchtigkeit und Minustemperaturen. Keine regelmäßige Spieleinstellung erforderlich. |
Zusätzliche Spezifikationen aus dem Katalog:
-
Vibrationsfrequenz: 2800 U/min
-
Exzentrisches Moment: 4,3 kgm
-
Arbeitsdruck: 32 MPa
-
Arbeitsfluss: 176,4 l/min
-
Zentrifugalkraft: 335 kN
-
Maximale Pfahllänge: 12 m
-
Armgewicht: 500 kg
-
Hammergewicht: 1900 kg
-
Geeigneter Bagger: 23–27 Tonnen
Technische Parameter – FV-280R
| Parameter | Wert |
|---|---|
| Vibrationsfrequenz | 2800 U/min |
| Exzentrischer Moment | 4,3 kgm |
| Arbeitsdruck | 32 MPa |
| Arbeitsablauf | 176,4 l/min |
| Zentrifugalkraft | 335 kN |
| Max. Florlänge | 12 m |
| Armgewicht | 500 kg |
| Hammergewicht | 1900 kg |
| Passender Bagger | 23 – 27 Tonnen |
Warum FV-280R für Südostasien, Indien und Russland
Südostasien (weicher Boden, hohe Luftfeuchtigkeit, enge Räume)
-
Die vollständige kontinuierliche Drehung um 360 Grad ermöglicht das Einbringen von Spundwänden entlang von Entwässerungskanälen und unter bestehenden Bauwerken, ohne dass der Träger neu positioniert werden muss – ein entscheidender Faktor in überlasteten Städten wie Jakarta, Manila und Ho-Chi-Minh-Stadt.
-
Die hochfrequente Vibrationsleistung minimiert die Bodenverflüssigung in Bangkok-Ton und Delta-Schlamm und beschleunigt so das Fahren.
-
Vollständiger Schwenkmechanismus mit korrosionsbeständigen Dichtungen widersteht tropischer Feuchtigkeit und salzhaltigen Umgebungen (Küstenprojekte).
Indien (gemischter Boden, schwere Gründungsprojekte, Kosteneffizienz)
-
Die hydraulische Pfahlramme nutzt die vorhandene Baggerhydraulik – reduziert die Flottenkosten um bis zu 40 % im Vergleich zu speziellen Rammgeräten. Perfekt für U-Bahn-Viadukte, Autobahnbrücken und Industrieanlagen.
-
Hohe Aufprallenergie pro Schlag (335 kN) dringt durch Kiesschichten in der Nähe von Pune, verwittertes Gestein in Bengaluru und verdichtete Schwemmlandböden in Delhi NCR.
-
Die kontinuierliche 360-Grad-Drehung ermöglicht eine präzise Ausrichtung in engen städtischen Baugebieten.
Russland (Permafrost, extreme Kälte, lange Winter)
-
Der vollständige Schwenkmechanismus mit vorgespannten Rollen eliminiert Spiel, das bei -30 °C einfrieren oder sich verstellen könnte. Spezielle Tieftemperaturdichtungen sorgen für Flexibilität.
-
Hochfrequente Vibrationen durchbrechen schnell den gefrorenen Mutterboden und ermöglichen so das Rammen von Pfählen auch in den Wintermonaten.
-
Die hohe Schlagenergie pro Schlag (335 kN) überwindet den hohen Widerstand des Permafrosts, ohne dass ein schwererer Träger erforderlich ist.
FAQ (häufig gestellte Fragen)
F1: Welche Baggergröße ist für den FV-280R erforderlich?
A: Der FV-280R ist für Bagger mit 23–27 Tonnen ausgelegt. Es erfordert einen hydraulischen Durchfluss von 176,4 l/min bei 32 MPa – kompatibel mit Komatsu PC240-270, Hitachi ZX250-270, Sany SY265-285 und ähnlichen Trägergeräten.
F2: Benötigt es ein separates Netzteil?
A: Nein. Als hydraulische Pfahlramme wird sie direkt an den Hilfskreis Ihres Baggers angeschlossen. Kein externes Netzteil bedeutet geringere Kosten, einfacheren Transport und einfachere Wartung.
F3: Kann es in sehr beengten Bereichen oder Bereichen mit geringer Durchfahrtshöhe funktionieren?
A: Ja. Durch die kontinuierliche 360-Grad-Drehung kann der Hammer in nahezu jede Position geneigt und gedreht werden. Mit der kompakten Armkonstruktion (Armgewicht nur 500 kg) können Sie Pfähle mit nur 3,5–4 m Durchfahrtshöhe einrammen.
F4: Welche Stapeltypen und -längen kann es verarbeiten?
A: Stahlspundbohlen (U-Typ, Z-Typ, gerader Steg), Stahlrohrpfähle und vorgefertigte Betonpfähle mit einer Länge von bis zu 12 Metern. Die hohe Schlagenergie pro Schlag (335 kN) sorgt für ein gleichmäßiges Eindringen auch in dichte oder geschichtete Böden.
F5: Wie verbessert die komplette Schwenkmechanismusbaugruppe die Zuverlässigkeit?
A: Es wird ein präzisionsgeschliffenes Drehlager mit dauerhafter spaltfreier Vorspannung verwendet. Dank der axialen Zugkraft von 90 Tonnen können Sie hartnäckige Pfähle herausziehen, ohne den Drehkranz zu beschädigen. Es ist keine regelmäßige Spieleinstellung erforderlich – das spart Wartungszeit und verhindert ungeplante Stopps.
F6: Wie sieht es mit der Wartung in abgelegenen oder rauen Umgebungen aus?
A: Für die Hochdruck-Drehverbindung gilt eine 12-monatige Garantie. Vibrationsschläuche folgen der Bewegung des Kleiderbügels und verhindern so den Kontakt mit Schleifmitteln – eine häufige Fehlerquelle. Es wird empfohlen, das Großwälzlager regelmäßig alle 50 Stunden zu schmieren. Für extreme Kälte ist optional Tieftemperaturfett erhältlich.
F7: Ist dieses Modell für die Pfahlrammung in Solarparks (Photovoltaik) geeignet?
A: Obwohl es sich beim FV-280R nicht um ein spezielles Photovoltaikmodell handelt, ist er aufgrund seiner hochfrequenten Vibrationsleistung und der hohen Schlagenergie pro Schlag in der Lage, PV-Pfähle in weiche bis mittlere Böden zu rammen. Für spezielle Solarparkarbeiten sollten Sie unsere FV-280-Photovoltaikserie in Betracht ziehen.
F8: Was ist der Vorteil eines permanenten Nullspalts im Drehkranz?
A: Herkömmliche Drehkränze entwickeln mit der Zeit Spiel, was zu schlechter Drehgenauigkeit und erhöhtem Verschleiß führt. Die vollständige Schwenkmechanismusbaugruppe mit permanentem Nullspalt sorgt für eine präzise Ausrichtung während der gesamten Lebensdauer der Maschine – keine Einstellungen, kein Klappern und eine längere Lebensdauer der Komponenten.
