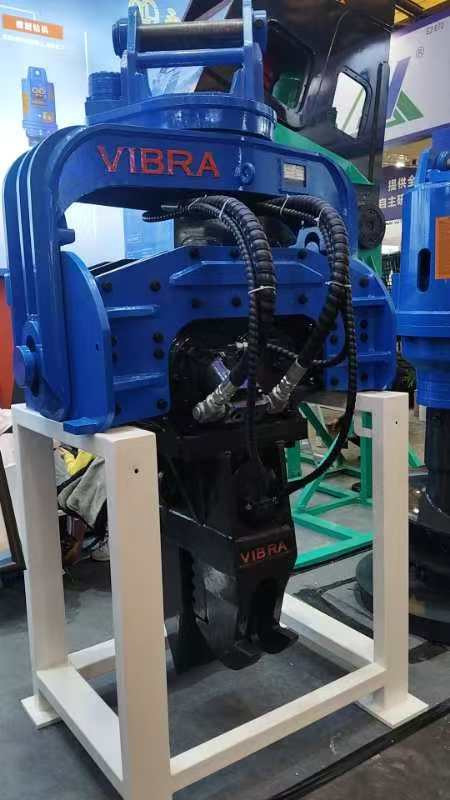

FV-330R Hochleistungs-Pile Driver -- ideal für mittelschwere Projekte

Einleitung
Der FV-330R 360-Grad-Ramme stellt die ideale Balance aus Leistung, Präzision und Rotationsfreiheit für den mittelschweren bis schweren Fundamentbau dar. Diese fortschrittliche Maschine wurde speziell für Bagger von 33-38 Tonnen entwickelt und liefert die Leistung, die für anspruchsvolle Projekte erforderlich ist, während sie die uneingeschränkte 360-Grad-Dauerrotation beibehält, die unsere R-Serie von herkömmlichen Rammen unterscheidet.

Mittelschwere Bagger sind die Arbeitspferde der Bauindustrie und bewältigen alles von Brückenfundamenten bis hin zu Industrieprojekten. Der FV-330R verwandelt diese vielseitigen Maschinen in Hochleistungs-Rammgeräte, die sich kontinuierlich drehen können, ohne dass es zu Schlauchverdrehungen und -verklemmungen kommt, die herkömmliche Konstruktionen plagen. Das bedeutet, dass sich die Bediener auf die präzise Pfahlplatzierung konzentrieren können, anstatt ständig die Schlauchposition zu überwachen und anzupassen.

• Kein Schlauchgewirr: Im Gegensatz zu herkömmlichen Rammen, die die Bewegungsfreiheit des Bedieners einschränken und ständiges "Entdrehen" erfordern, ermöglicht der FV-330R eine unbegrenzte Drehung in beide Richtungen ohne Schlauchbelastung.

• Präzisions-Rotationslagerung: Das Präzisions-Rotationslagersystem sorgt für eine seidenweiche Drehung mit permanentem Nullspiel und behält die Genauigkeit auch nach langer Nutzung unter anspruchsvollen Bedingungen bei.

• 90 Tonnen axiale Zugkraft: Die robuste Rotationslagerung bewältigt erhebliche axiale Kräfte bei anspruchsvollen Extraktionsarbeiten und entspricht der Leistung des Hammers.

• 40 MPa Druckbeständigkeit: Hält dem vollen Hydraulikdruck des Trägerbaggers stand, ohne Leckagen oder Ausfälle, auch bei Dauerbetrieb.

• Hohe Durchflusskapazität: Optimiert für den Durchflussbedarf des FV-330R von 252 L/min, um eine volle Leistungsabgabe während der Dauerrotation zu gewährleisten.

• 12 Monate Garantie: Gebaut nach denselben strengen Standards wie unsere gesamte R-Serie, mit umfassender Garantieabdeckung.

• Synchronisierte Schlauchbewegung: Vibrationsschläuche bewegen sich mit der Aufhängungseinheit mit und eliminieren Reibungspunkte, die bei herkömmlichen Maschinen zu vorzeitigem Verschleiß führen.

• Verlängerte Schlauchlebensdauer: Durch die Eliminierung von Verdrehungs- und Reibungskräften wird die Lebensdauer der Schläuche dramatisch verlängert, was die Betriebskosten senkt.

• Sanfterer Betrieb: Die Bediener können sich auf die präzise Pfahlplatzierung konzentrieren, ohne ständig die Schlauchposition überwachen zu müssen, was sowohl die Produktivität als auch die Sicherheit verbessert.

• Zentrifugalkraft: 372 kN Erregungskraft bewältigen effizient Spundwände, Rohrpfähle, H-Träger und Betonpfähle unter verschiedenen Bodenbedingungen.

• Vibrationsfrequenz: 2800 U/min sorgen für optimale Vibration zur Bodenverflüssigung und Reibungsreduzierung in einem breiten Spektrum geologischer Bedingungen.

• Exzentrisches Moment: 5,6 kgm liefern eine ausgewogene, kraftvolle Vibrationsübertragung für effizientes Eindringen.

• Maximale Pfahllänge: Geeignet für Pfähle bis zu 12 Metern Länge, ideal für die meisten mittelschweren bis schweren Fundamentanwendungen.

• Gesamtgewicht: 2300 kg Hammergewicht plus 670 kg Armgewicht – perfekt abgestimmt auf die Tragfähigkeit von mittleren Baggern.

• Leistungs-Gewichts-Verhältnis: Liefert außergewöhnliche Kraft im Verhältnis zum Maschinengewicht, maximiert die Kraftstoffeffizienz und Zykluszeiten.

• Ausgewogene Konstruktion: Entwickelt für das Zusammenspiel mit der Hydraulik und Struktur des Trägerbaggers.

• Hydrauliksystem: Optimiert für einen Betriebsdruck von 32 MPa mit einer Durchflusskapazität von 252 L/min, mit großvolumiger Kombinationsventiltechnologie.

• Steuerungssystem: Integrierte Ventilkonstruktion mit importierten Steuerventilen für präzise, unabhängige Funktionssteuerung.

• Strukturelle Integrität: Verstärkter Rahmen und Komponenten, ausgelegt für die höheren Kräfte von mittelschweren bis schweren Anwendungen.

• Kernkomponenten: Hochwertige Hydraulikmotoren und deutsche Lager gewährleisten langfristige Zuverlässigkeit.

• Volle Rotationsfreiheit: 360°-Dauerrotation ohne Schlauchbeschränkungen – ein erheblicher Produktivitätsvorteil.

• Leistungsstarke Leistung: 372 kN Zentrifugalkraft bewältigen anspruchsvolle Anwendungen.

• Sanfterer Betrieb: Präzisions-Rotationslagerung mit permanentem Nullspiel.

• Höhere Zuverlässigkeit: 40 MPa Drehgelenk mit 12 Monaten Garantie.

• Verlängerte Schlauchlebensdauer: Synchronisierte Schlauchbewegung reduziert Verschleißpunkte.

• Optimiert für mittlere Bagger: Perfekte Abstimmung auf 33-38 Tonnen Maschinen.

• Vielseitige Anwendung: Geeignet für Spundwände, Rohrpfähle, H-Träger und mehr bis zu 12 m Länge.

• Einfache Installation: Entwickelt für die unkomplizierte Montage an Standardbaggern.

• Bedienerfreundlich: Intuitive Bedienelemente, zugänglich für Bediener mit grundlegender Baggererfahrung.

• Bewährte Technologie: Basiert auf der erfolgreichen R-Serien-Plattform, die weltweit eingesetzt wird.

Der FV-330R 360-Grad-Ramme ist ideal für mittlere bis große Bauunternehmen in Südostasien, Indien und Russland geeignet, die zuverlässige, leistungsstarke Ausrüstung für eine breite Palette von Fundamentprojekten benötigen.

• Südostasien: Perfekt für die boomende Infrastrukturentwicklung der Region – Brückenfundamente über Flussdeltas, Hafenerweiterungen in großen Häfen und die Entwicklung von Industrieparks. Die 360°-Rotation ist bei Arbeiten in beengten städtischen Gebieten oder beim präzisen Ausrichten von Pfählen entlang gekrümmter Strukturen von unschätzbarem Wert. Ideal für Bauunternehmen in Indonesien, Vietnam, Thailand, Malaysia und den Philippinen, die mittlere bis große Projekte durchführen.

• Indien: Gut geeignet für die Tausenden von mittleren bis großen Infrastrukturprojekten in ganz Indien – Überführungsfundamente, Stützstrukturen für U-Bahnen, Bau von Industrieanlagen und gewerblichen Gebäuden. Die 372 kN Kraft bewältigt die vielfältigen Bodenbedingungen des Subkontinents, von weichen alluvialen Böden bis zu dichter verwittertem Gestein. Die Dauerrotation verbessert die Produktivität bei Projekten mit anspruchsvollen Zeitplänen erheblich.

• Russland: Entwickelt für zuverlässige Leistung in den vielfältigen Klimazonen und geologischen Bedingungen Russlands. Das robuste Drehgelenk und die Nullspiel-Lagerung sorgen auch bei Kälte für Präzision. Ideal für den Brückenbau über Russlands große Flüsse, industrielle Fundamentarbeiten und Infrastrukturentwicklung in regionalen Zentren. Die axiale Zugkapazität von 90 Tonnen bewältigt Extraktionsanforderungen, die in Permafrostregionen üblich sind.

A1: Der FV-330R ist für Bagger der 33-38-Tonnen-Klasse konzipiert. Das Montagesystem kann angepasst werden, um verschiedene Marken wie Cat, Komatsu, Hitachi, Kobelco, Hyundai und andere zu passen.

A2: Sie verarbeitet Stahlspundwände (einschließlich Larsen-Profil), Rohrpfähle bis zu moderaten Durchmessern, H-Träger, Betonpfähle und Holzpfähle bis zu einer Länge von 12 Metern.

A3: Ja. Der FV-330R ermöglicht eine unbegrenzte Drehung in beide Richtungen ohne Schlauchverdrehung oder -verklemmung, im Gegensatz zu herkömmlichen Rammen, die die Bewegungsfreiheit des Bedieners einschränken.

A4: Bei der Extraktion ist eine erhebliche Aufwärtskraft erforderlich, um tief eingebettete Pfähle zu entfernen. Die Kapazität von 90 Tonnen der Rotationslagerung stellt sicher, dass das System die volle Extraktionskraft des Hammers ohne Beschädigungsrisiko bewältigen kann.

A5: Mittlere Bagger werden oft bei Projekten mit komplexen Pfahl-Layouts eingesetzt – gebogene Wände, schräge Installationen oder Standorte, die eine präzise Ausrichtung erfordern. Die Fähigkeit zur kontinuierlichen Drehung ermöglicht es den Bedienern, Pfähle aus jedem Winkel perfekt zu positionieren, ohne den Bagger ständig neu positionieren zu müssen.

A6: Ja. Die 372 kN Vibrationskraft arbeitet in beide Richtungen für effizientes Rammen und Ziehen von Pfählen geeigneter Größe.

A7: Vibrationsschläuche sind so montiert, dass sie sich mit der Aufhängungseinheit bewegen, wenn sich der Hammer dreht. Dies eliminiert die Reibungspunkte, an denen herkömmliche Schläuche an Maschinenkomponenten reiben, und verlängert die Lebensdauer der Schläuche dramatisch.

A8: Regelmäßige Inspektion der Drehgelenkdichtungen, Schmierung der Rotationslagerung gemäß Zeitplan, Überprüfung der Hydraulikanschlüsse und Inspektion der Spannbacken auf Verschleiß. Das System ist für minimale Wartung mit einfachem Zugang zu Servicepunkten ausgelegt.

A9: Der FV-330R bietet eine höhere Zentrifugalkraft (372 kN gegenüber 265 kN) und einen höheren Durchflussbedarf (252 L/min gegenüber 176,4 L/min), wodurch er für größere Bagger und schwerere Anwendungen geeignet ist. Beide verfügen über die gleiche 360°-Rotationstechnologie.

A10: Nein. Der FV-330R ist für die unkomplizierte Installation an Standardbaggern von 33-38 Tonnen mit minimalen Modifikationen konzipiert. Unser Team kann Montagehalterungen liefern, die für Ihr spezifisches Maschinenmodell angepasst sind.

A11: Das Hochdruck-Drehgelenk hat eine 12-monatige Garantie gegen Material- und Verarbeitungsfehler.

A12: Ja. Mit 372 kN Zentrifugalkraft und einer Frequenz von 2800 U/min bewältigt der FV-330R eine breite Palette von Bodenbedingungen, von weichen alluvialen Ablagerungen bis hin zu dichten, verdichteten Böden und verwittertem Gestein.
